Hoofdraadsnaam: kringsraad met het scherm

Het model van de controleraad: Gz-bk008-V1.0

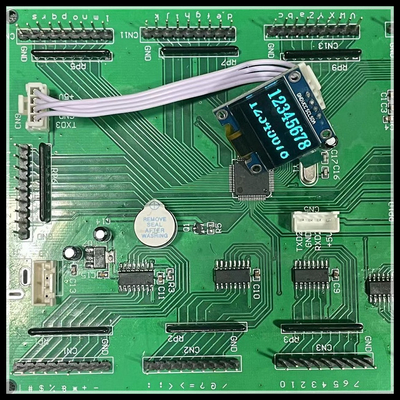

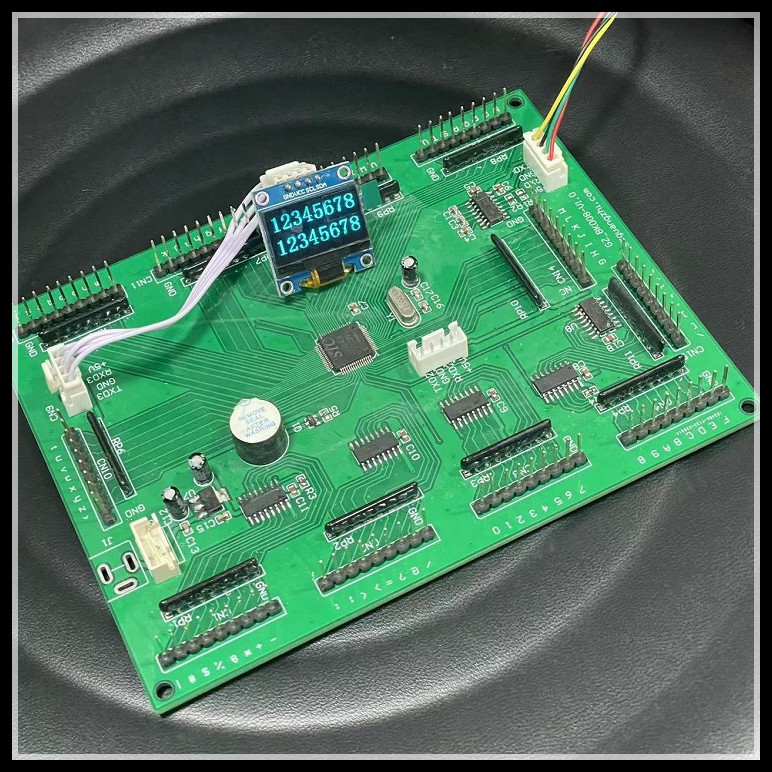

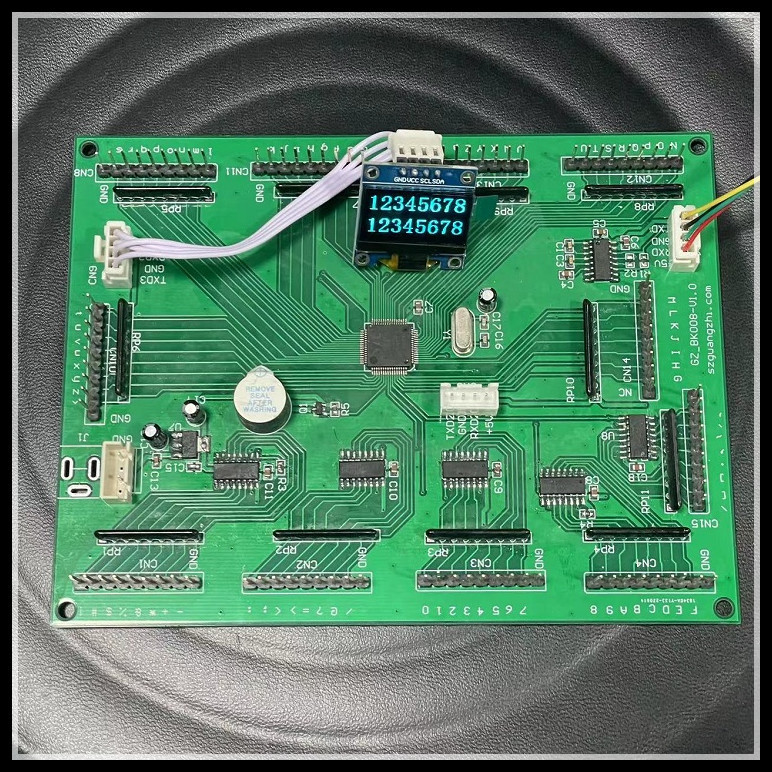

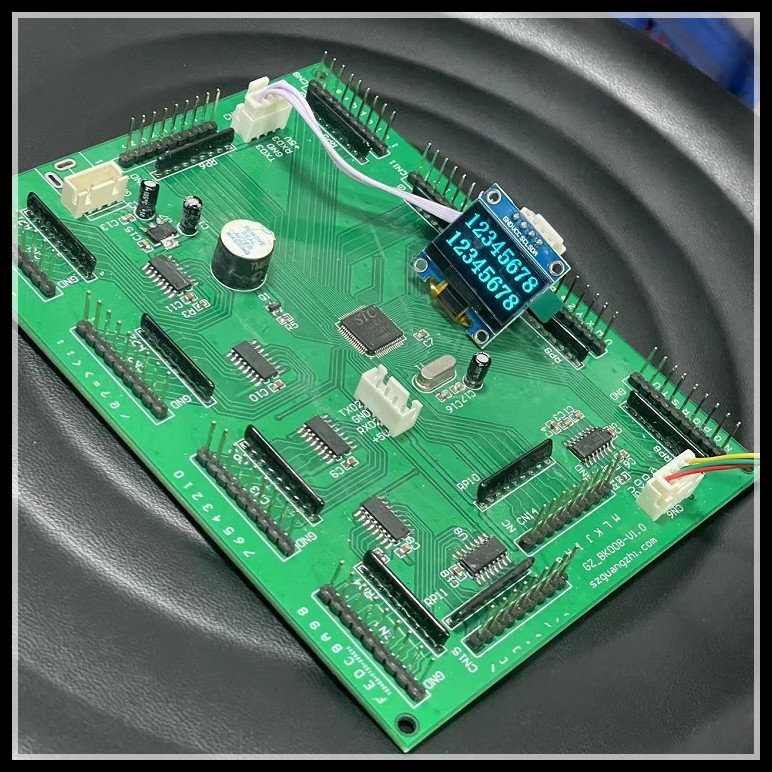

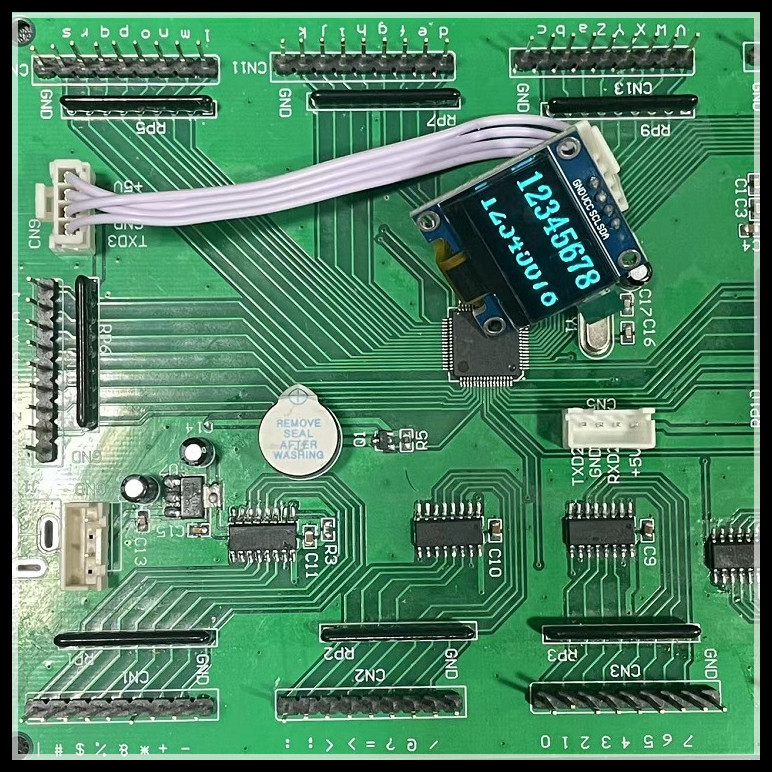

Mainboardbeschrijving: De interface is R232-interface, die met 80 externe knopen kan worden verbonden, en met de twee vertonings hoogstens schermen kan worden verbonden. De het schermvertoningen 2 lijnen, en de tekengrootte kunnen worden aangepast. Wanneer de het schermvertoningen 2 lijnen, elke lijn een maximum van 8 karakters heeft, en slechts Engels en de aantallen worden getoond;

De vertoningsverrichting van het Mainboardscherm:

1. Het scherm toont slechts twee lijnen, en elke lijn toont slechts 8 karakters. Wanneer meer dan 8 karakters in het dialoogvenster worden ingevoerd, slechts worden de eerste 8 karakters getoond; als er minder dan 8 karakters zijn, kunnen de ruimten in plaats daarvan worden gebruikt. Als de karakters in elke lijn moeten worden gecentreerd, vervang het met een ruimte;

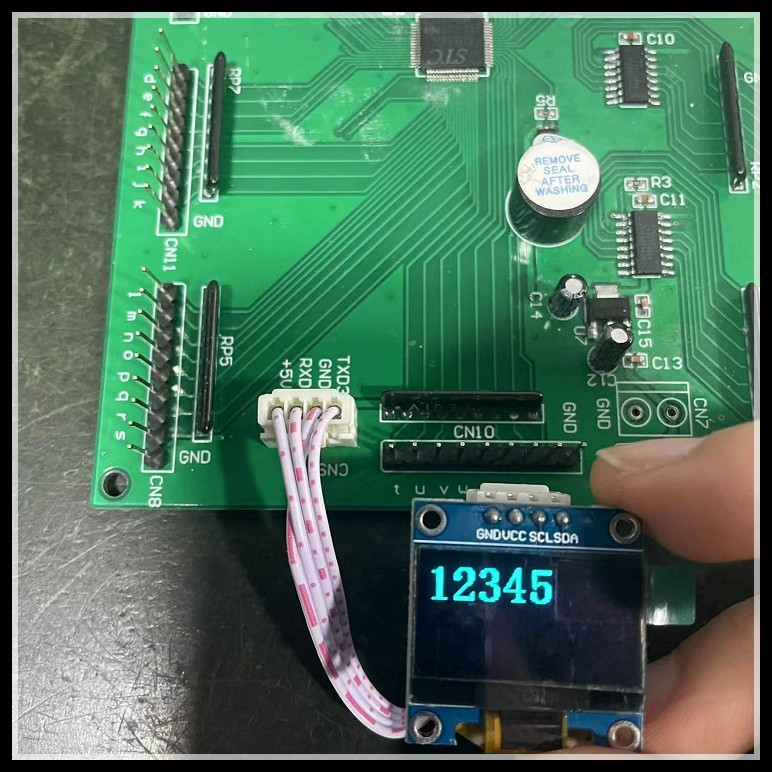

2. Voer de inhoud van de eerste lijn van het scherm in: 1 plus de gewenste inhoud, bijvoorbeeld: 112345678, de het schermvertoningen: 12345678

Voer de inhoud van de tweede lijn van het scherm in: 2 plus de gewenste inhoud, bijvoorbeeld: 212345678, de het schermvertoningen: 12345678

Ontruim de inhoud van de eerste lijn van het scherm: direct ingevoerde 1, uitgezocht handboek verzendt, direct zal de eerste lijn van het scherm worden ontruimd;

Ontruim de tweede lijn van het scherminhoud: direct ingevoerde 2, uitgezocht handboek verzenden, ontruim dan direct de tweede lijn van het scherm;

Ontruim alle inhoud van het scherm: ga direct 3 in, verzendt het uitgezochte handboek, en het scherm zal direct worden ontruimd;

Motherboard communicatie protocol:
