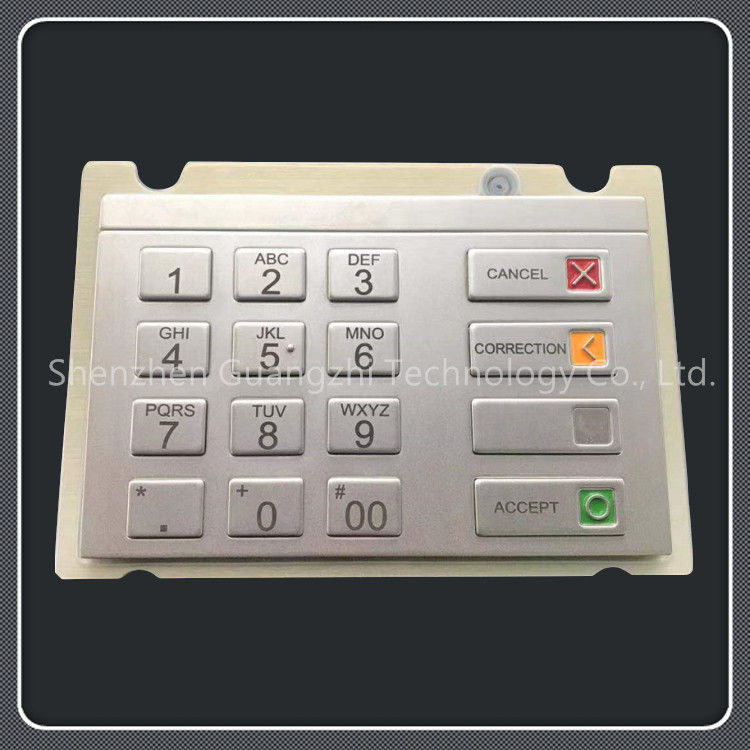

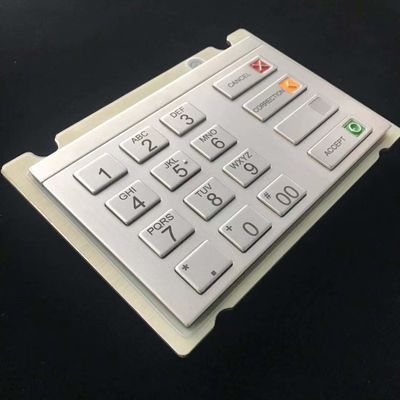

Het toetsenbord van de roestvrij staalatm encryptie, de ingebedde interface van USB van de veiligheidsspaander

1.Introduction

P7 wordt ontworpen en overeenkomstig de top-level industriële normen van de veiligheidsspaander, en volledig naleving van het hoogste niveau van binnenlandse en internationale financiële zekerheid certificatievereisten vervaardigd. Met de mechanisme-boring-bestand binnendringenopsporing (binnendringen), anti-demonteer, vervanging - het bewijs enz., het kan het wachtwoord van de gebruiker veel veiliger maken. Dit product kan wijd op financiën, telecommunicaties, nationale defensie en andere gebieden worden gebruikt; het kan de informatie van de onwettige aanvaller het knoeien gebruiker ook verhinderen.

2.Physical eigenschap

2.1 grootte

• Afmetingen:

  • L×W×H: 176 mm×121.5mm×31mm

P7 Tekening

2.2 bewerker en geheugen

        Bewerker:

        De Bewerkerkern van ARM® Cortex® M3

        60MHz kern Werkende Frequentie door PLL


        Geheugen:

        Coderuimte: 512 kbytes

        Gegevensruimte: 96 Kbytes

2.3 schakelaar

         USB-schakelaar

P7 keuren de standaardvergaarbak van „B“ voor USB-interface goed.

P7 is een bus-Aangedreven volledig-Snelheids USB2.0-Volgzaam apparaat. De maximum huidige consumptiebehoefte van EVP is 500mA gebruikend deze interface.

USB-de Taak van de Schakelaarbeëindiging zoals hieronder:

           FDK-schakelaar

P7 verstrekken een FDK-schakelaar om een 8 zeer belangrijk functietoetsenbord te steunen. De schakelaar is van zeqan-technologie (Productcode: A2023-2X05A).

3.Product eigenschap

3.1 milieukenmerken

        Voeding: 4.0V~5.50V, 500mA (USB-busmacht)

       Werkende temperatuurwaaier: - 25°C ~ +65°C

       De waaier van de opslagtemperatuur: - 30°C ~ +70°C

       De waaier van de vervoertemperatuur: -30°C ~ +70°C

       Werkende Relatieve vochtigheid: non-condensing 5% ~ 95% rechts

       Opslag Relatieve vochtigheid: non-condensing 5% ~ 98% rechts

       Vervoer Relatieve vochtigheid: non-condensing 5% ~ 98% rechts

       Maximum Werkende Hoogte: 3000 meters

3.2 test en Certificatie

         Van het waternevel/stof Bescherming: IP65

         RoHSnaleving

         MTBF: Min.100, 000hours met 100.000 transacties per jaar

         EMI/EMP EN55032/A voor Emissies

EN55024 voor Immuniteit

Iec61000-4-2 niveau 4 voor ESD (Contact: ±8KV; Lucht: ±15KV)

IEC/EN 61000-4-4 Kleinhandels: 3 voor Uitbarsting (2kV op machtslijnen, 1kV op gegevenslijnen)

        Certificatie:

                              Ce

                              CITIZENS BAND

                              PCI 4.X

                              PTS2.X

                              GUOMI

3.3 aanslagprestaties

       Verwijder Schakelaarkracht: 2.5N±0.4

       De numerieke Sleutels dwingen: 3.5N±0.7 (Centrum); 2.5N±0.5 (Rand)

       De functiesleutels dwingen: 7.0N±1.0 (Centrum); 3.0N±0.5 (Lange Rand)

       Het leven van Sleutels: 2.000.000 cycli minimum@5N

3.4 batterijprestaties

       Batterij life@25 ºC (zonder lading): >10 jaren

       Batterij life@25 ºC (met lading): >5 jaren

4.Software eigenschap

4.1 het formaat van het speldblok

        IBM 3624

        ANSI

        ISO0

        ISO1

        ISO3

4.2 ingebouwde programmatuurupdate

Werkte de steun voor authentiek verklaarde ingebouwde programmatuur bij en blijft apparatenconfiguratie en zeer belangrijke waarde.

4.3 algoritme

        DES/TDES coderen/decryptie (ECB/CBC)

       SM2 geproduceerd sleutelpaar

       SM2 codeert/decryptie

       SM2-het teken/verifieert

       SM3 knoeiboel

       SM4 codeert/decryptie (ECB/CBC)

       DES/TDES/SM4 MAC-berekening

4.4 gemachtigde verwijderingsopsporing

4.5 willekeurige gegevensgeneratie

4.6 de wijziging van de toetsenbordlay-out

4.7 de ingang van Plaintext entry/PIN

4.8 wachtwoordingang/Eindloperingang

4.9 steun XFS 3,3 (Uitbreidingen voor de Financiële Diensten)

4.10 de statusdiagnose die van het steunapparaat indicatorlicht gebruiken

4.11 softwaremilieu

Lopend in WINXP en WIN7 VERBORG al uitgave, en erkend als a (Gebruikersinterfaceapparaat) apparaat.
