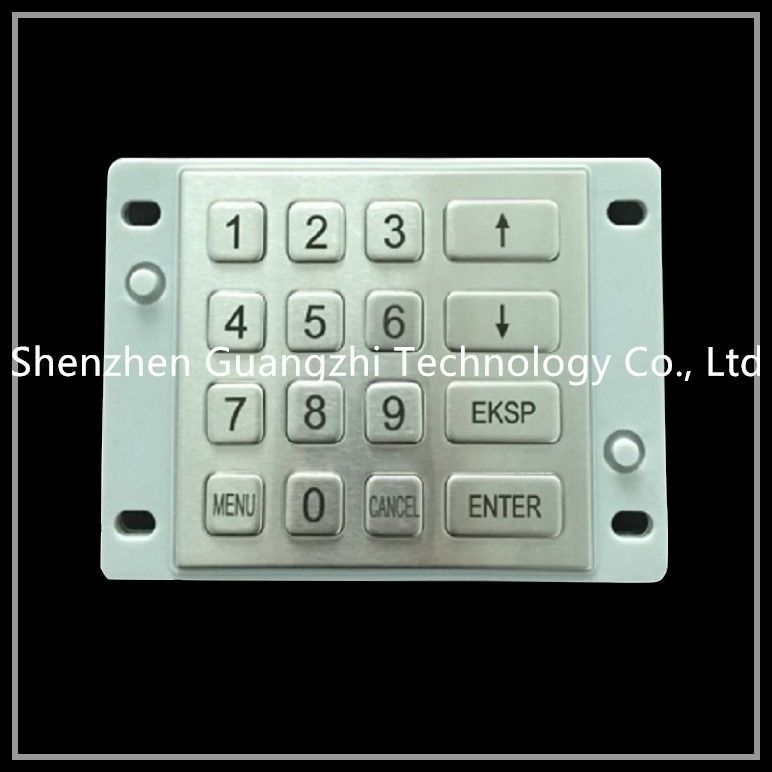

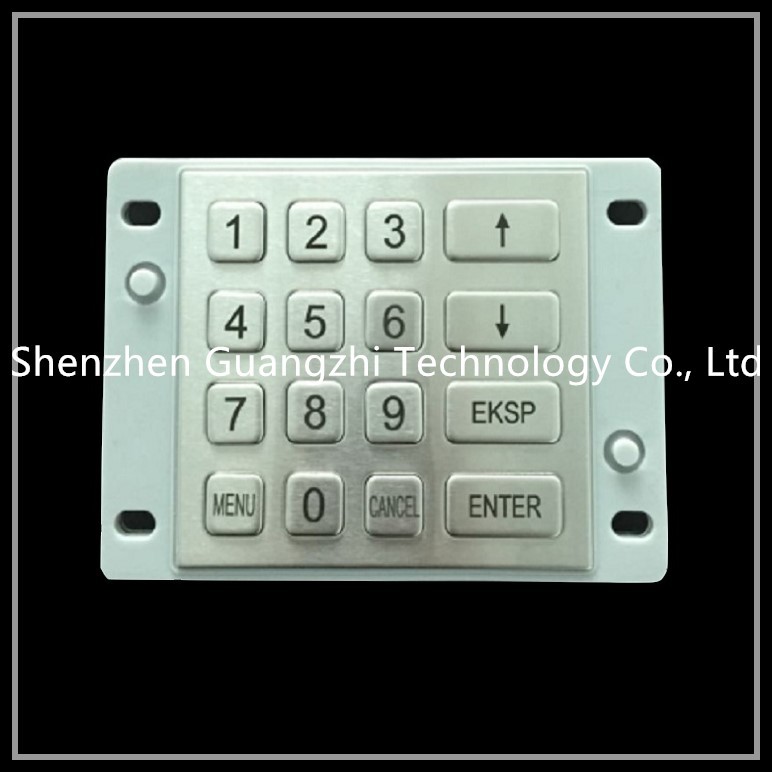

EVP-de encryptietoetsenbord van het draadtrekken waterdicht metaal voor ATM en kiosk

Productnaam: Het toetsenbord van de metaalencryptie

Productmodel: Gz-B009026G

Productspecificatie: 100*91.5mm

1 overzicht

Dit product is een toetsenbord van het metaalwachtwoord met 4 PSAM-kaartfuncties. Met de functies van DES en 3DES-,

Steunpsam kaart die ISO7816 naleven, t = 0 en T = 1 protocol

2 prestatiesindex

2.1 communicatie parameters

Standaard communicatie van RS232 periodieke interface. 1 beginbeetje, 1 eindebeetje.

Facultatief communicatie tarief: 9600 bps.

Facultatieve gegevensindeling: n, 8, 1

2.2 specificatie en verrichtingssnelheid

Overeenkomstig de specificaties van de Bank van de mensen van China.

Encryptie en decryptiesnelheid < 1="" second="">

2.3 elektroprestaties

Voeding: Voeding van gelijkstroom + van 5V gelijkstroom.

Machtsconsumptie: onder 1W in werkende staat en onder 200MW in niet werkende staat.

Stroomuitvalsleutel die houden: wanneer de voeding ogenblikkelijk en lange tijd wordt afgesneden, zullen de geheugengegevens niet verloren worden.

2.4 mechanische eigenschappen

Het zeer belangrijke leven: meer dan 200000 keer.

Zeer belangrijke druk: 3N (n).

Zeer belangrijke slag: 0.45mm.

Zeer belangrijk materiaal: roestvrij staal.

Comité materiaal: roestvrij staal.

Zeer belangrijke oppervlaktekarakters: laser het van letters voorzien en sterke verf.

2.5 milieuaanpassingsvermogen

Het werk temperatuur: - 10 ℃ ~ + relatieve vochtigheid 40 ℃: 40-90% (in de normale omstandigheden).

Opslagtemperatuur: - 30 ℃ ~ + relatieve vochtigheid 55 ℃: 20-95% (geen condensatie).

Luchtdruk: 60-106 kPa.

2.6 betrouwbaarheid

MTBF >20000H, MTTR<30min>

3 toetsenbordbevelen

Bevelformaat: 02h + < ln=""> + < CMD=""> + < data=""> + < BCC="">

Terugkeerformaat: 02h + < ln=""> + < st=""> + < data=""> + < BCC="">

Ln -- vertegenwoordigt het aantal bytes van CMD en gegevens of ST en gegevens.

CMD -- bevelsleutelwoord.

Gegevens -- geruilde gegevensinformatie.

BCC -- byte exclusief of controlesom van ln aan gegevens.

ST - verklaar als volgt:

04H - beveel met succes uitgevoerd

15h - verkeerde bevelparameter

80h -- onderbrekingsfout

A4H -- het bevel kan met succes worden uitgevoerd, maar de loper is ongeldig

B5h -- ongeldige bevel en loper

E0h -- ongeldig bevel

FXH - fout in zelf - controle:

X=0 verkeerde cpu

X=1 verkeerd SRAM

X = toetsenbord 2 heeft kortsluitingfout

X = 3 periodieke niveaufout

X = 4 cpu kaartfout

X = 6 lopermislukking

X = misc 7. Fout

3.1 neem het productversienummer en andere parameters.

Bevel: 02h + 01h + 30h + < BCC="">

Terugkeer: 02h + < ln=""> + < st=""> + < data=""> + < BCC="">. St kan 04H, 15h, e0h, F0H zijn. F0H wijst erop dat e2rom-de spaander niet geïnstalleerd is.

Beschrijving: de gegevens = ver + Sn + rechang, waar VER het versienummer van 16 bytes (ASCII-code) is, de eerste 4 bytes (BCD) van Sn zijn het productieserienummer, zijn de laatste 4 bytes alle „00“ (als er een cryptografisch algoritmespaander is, is het zijn aantal), en rechang is de het laden tijd van 2 bytes (vereiste hardwaresteun).

3.2 programma het terugstellen zelf - controleer, sluit ontruimd niet.

Bevel: 02h + 01h + 31h + < BCC=""> (02h + 02h + 31h + 38h + kan BCC reinitialize 8 lopers in het toetsenbord aan 38h)

Beschrijving: na het toetsenbord zelf - controleer, als de loper (16 lopers worden geverifieerd door BCC) geldig is, de zoemer eens zal bellen, en zelf - de controlestatus is in St.

Terugkeer: 02h + 01h + < st=""> + < BCC="">. St kan 04H, 15h, e0h, FXH zijn.

3.3 installeer de loper (behalve SAM-kaartwijze).

Bevel: 02h + 0ah + 32H + < m=""> + < TMK=""> + < BCC="">

Beschrijving: het loperaantal m is 1 byte (00-0fh), en de 16 lopers TMK zijn 8/16 die/16 bytes (aan de wijzen van DES, van 3DES en van de spaander beantwoorden respectievelijk). Als het loperaantal m 1 byte (41-4fh) is, moet het met de originele loper van hetzelfde aantal worden gedecrypteerd en worden bewaard.

Terugkeer: 02h + 01h + < st=""> + < BCC="">. St kan 04H, 15h, A4H, b5h, C4H, d5h, E0 zijn. 04H wijst erop dat de loper is geladen.

3.4 installeer de het werksleutel (behalve SAM-kaartwijze).

Bevel: 02h + 0Bh + 33H + < m=""> + < n=""> + < WP=""> + < BCC=""> is ciphertext wp 8 bytes

Beschrijving: werkende belangrijkste ciphertext wp is 8/16 die/24 bytes (aan de wijzen van DES, van 3DES en van de spaander beantwoorden respectievelijk).

Terugkeer: 02h + 01h + < st=""> + < BCC="">. St kan 04H, 15h, A4H, b5h, C4H, d5h, e0h zijn.

Nota: de werkende sleutel wordt Geen n (00-03h) gebruikt om werkend belangrijkste wp met de loper te coderen Geen m (DES/3DES). Nadat het wachtwoordtoetsenbord wordt gedecrypteerd, wordt wp die zeer belangrijk gebied werken bewaard voor het encryptie en decryptiebevel van de volgende toetsenbordgegevens.

3.5 geïnstalleerd kaartaantal of accountnummer (voor anxix9.8-encryptie)

Bevel: 02h + 0dh + 34h + < card-no=""> + < BCC="">

Beschrijving: het kaart-geen kaartaantal of de rekening zijn een numerieke code van 12 byteascii.

Terugkeer: 02h + 01h + < st=""> + < BCC="">. St kan 04H, 15h, C4H, d5h, e0h zijn.

3.6 het toetsenbordencryptie van het beginwachtwoord

Bevel: 02h + 06h + 35h + < pin-l=""> + < jm-md=""> + < ts-md=""> + < timeout=""> + < BCC="">

Beschrijving: de volgende lijst

Functie: zet het toetsenbord aan automatisch, en sta zeer belangrijke input na herinnering toe. Wanneer ingevoerd, wordt het vereist om de lengte van inputwachtwoord te beoordelen die met speld-l wordt vergeleken, als het minder dan speld-l is

Maar als er een bevestigingssleutel is, of speld-l geen bevestigingssleutel vergt, moet het met 00/FFH aan een geheelveelvoud van 8 bytes in lengte worden aangevuld. Volgens de encryptiewijze, of de verrichting van kaart-nr en de identiteitsinformatie van de speld (volgens ansix9.8 of ISO 9564 of ibm3624 tijdens de verrichting van het speldblok) nodig is, dan wordt de verrichting van de wachtwoordencryptie uitgevoerd, en definitief wordt het teruggekeerde gegeven opgeslagen in de buffer tot het wachtwoordbevel wordt verkregen. Als u na onderbreking weggaat, zal er geen ciphertext in de teruggekeerde slechts staat zijn.

Terugkeer: 02h + 01h + < st=""> + < BCC="">. St kan 04H, 15h, A4H, b5h, C4H, d5h, e0h zijn.

3.7 gegevensversleuteling (behalve SAM-kaartwijze).

Bevel: 02h + 09 + 36h + < string=""> + < BCC="">

Beschrijving: codeert het 8 byte plaintext koord met de huidige werkende sleutel (DES/3DES). Voer wachtwoordencryptie en terugkeerciphertext gegevens uit.

Terugkeer: 02h + 09h + < st=""> + < ciphertext="" string=""> + < BCC=""> kan St 04H, 15h, A4H, b5h, C4H, d5h, e0h zijn.

3.8 gegevensdecryptie (behalve SAM-kaartwijze).

Bevel: 02h + 9 + 37h + < ciphertext="" string=""> + < BCC="">

Beschrijving: decrypteert het 8 byteciphertext koord met de huidige werkende sleutel (DES/3DES). Voer de handeling van de wachtwoorddecryptie en gegevens van de terugkeer de duidelijke tekst uit.

Terugkeer: 02h + 09h + < st=""> + < plain="" text="" string=""> + < BCC="">. St kan 04H, 15h, A4H, b5h, C4H, d5h, e0h zijn.

3.9 neem het koord van het productserienummer

Bevel: 02h + 01h + 38h + < BCC="">

Terugkeer: 02h + 09h + < st=""> + < serial="" number="" string=""> + < BCC="">. St kan 04H, 15h, e0h zijn.

Nota: het volgnummerkoord is 8 bytes. Er zijn één byte voor jaar (twee beetjes voor BCD-code), één byte voor maand (twee beetjes voor BCD-code), en twee bytes voor productieserienummer (vier beetjes voor BCD-code). De laatste vier bytes zijn vier 00h wanneer er geen spaander van het cijferalgoritme is.

3.10 vertoningskoord

Bevel: 02h + < ln=""> + 39H + < string=""> + < BCC="">.

Beschrijving: gesteund niet.

Terugkeer: 02h + 01h + < st=""> + < BCC="">. St kan 04H, 15h, e0h zijn.

Nota: de Chinese tekencode wordt gecodeerd volgens de doopvont van het wachtwoordtoetsenbord, en het karakteraantal moet door het wachtwoordtoetsenbord worden getoond. Als geen koorddeel van de lijst de vertoning ontruimt.

3.11 gegevensmac verrichting (behalve SAM-kaartwijze)

Bevel: 02h + 09h + 41h + < string=""> + < BCC="">

Beschrijving: gebruik de huidige werkende sleutel van MAC (DES/3DES) om het 8 byte plaintext koord te berekenen. Winst het koordgegevens van MAC.

Terugkeer: 02h + 09h + st + < MAC="" string=""> + < BCC=""> kan St 04H, 15h, A4H, b5h, C4H, d5h, e0h zijn.

3.12 heb toegang tot het wachtwoord in het toetsenbord (behalve SAM-kaartwijze)

Bevel: 02h + 01h + 42h + < BCC="">

Beschrijving: keert eerder gecodeerde ciphertext in de buffer, en draaien van de wachtwoordstaat terug om de oorspronkelijke staat te herstellen.

Terugkeer: 02h + 0eh + < st=""> + < ciphertext=""> + < CN=""> + < Sn=""> + < BCC="">. St kan 04H, 15h, A4H, b5h, C4H, d5h, e0h zijn.

Nota: cn is een 1 volgnummer van de byteverrichting, met één wachtwoord dat voor elke verrichting wordt toegevoegd. Sn is het unieke serienummer van de spaander van het 4 bytecijfer. Speld code toestaat 0-9 aantallensleutels, schrappen slechts sleutel en bevestigen sleutel. De speldcode kan niet voor andere functiesleutels worden gebruikt, maar de originele code zal worden gestuurd als het toetsenbord vóór opstarten wordt geopend.

3.13 activeer de het werksleutel (behalve SAM-kaartwijze).

Bevel: 02h + 03h + 43h + < m=""> + < n=""> + < BCC="">

Beschrijving: activeer loper Geen m met het werksleutel Geen n als het huidige werksleutel de huidige werkende sleutel voor alle wachtwoordverrichtingen in de toekomst wordt gespecificeerd. Als de loper als huidige werkende sleutel wordt gebruikt, slechts parameter is de van M (00-0fh) nodig, die niets heeft met n (00-03h) te doen. Zie B.16-bevelverklaring.

Terugkeer: 02h + 01h + < st=""> + < BCC="">. St kan 04H, 15h, A4H, b5h, C4H, d5h, e0h zijn.

3.14 stuur karakter terug

Bevel: 02h + 02h + 44h + < Chr=""> + < BCC="">

Beschrijving: het wachtwoordtoetsenbord zal onmiddellijk de ontvangen karakters terugkeren.

Terugkeer: 02h + 02h + < st=""> + < Chr=""> + < BCC="">. St kan 04H, 15h, C4H, d5h, E0 zijn. Chr vertegenwoordigt een ASCII-karakter.

3.15 verzend schakelaartoetsenbord en zeer belangrijk geluid

Bevel: 02h + 02h + 45h + < CTL=""> + < BCC="">

Beschrijving: inschakelen/van wachtwoordtoetsenbord, inschakelen/van het zeer belangrijke geluid (van BZ). Wanneer het toetsenbord open is, zodra er een druksleutel is, zal het actief de belangrijkste waardecode sturen. Als het geluid van knoop(bz) ook is, zal het klinken wanneer de knoop wordt gedrukt. Er zijn ook communicatie parametermontages.

Terugkeer: 02h + 01h + < st=""> + < BCC="">. St kan 04H, 15h, C4H, d5h, E0 zijn.
