De draadloze Optische Muis Chip With van USB 3.2V 3204 3205 IC-Geïntegreerde schakelingen

IC-productnaam: Optische draadloze muisspaander
Het model van het spaanderproduct: Gz-p001-KA8
De productomschrijving van geïntegreerde schakelingen: KA8 is een hoogst geïntegreerde optische muisspaander met USB-interface die geavanceerdere productietechnologie en betere fotogevoelige capaciteit goedkeurt, die 3205 en 3204 originele fasespaanders kunnen vervangen;
Producttoepassing: de draadloze optische muis van USB;

De lay-outdiagram van de spaanderspeld:

De beschrijving van de spaanderspeld:

De eigenschappen van draadloze muis breken af:
1. Enige voeding, voedingwaaier: 1.7V aan 3.2V
2. De nauwkeurige optische technologie van de verplaatsingsvoorspelling
3. Zeer goede 2-D bewegingssensor
4. Snelheid van de steun de uiterst snelle beweging
5. Maximumbewegingssnelheid: 28 duim/seconden
6. CPI tot 1600
7. Zodra u niet uitoefent, ga onmiddellijk de energy-saving wijze in
8. De gegevenstransmissie wordt gerealiseerd door periodieke interface
9. Ingebouwde low-power tijdopnemer (LPT), zijn er twee wijzen van sleep1/sleep2
10. De muis kan zijn waked omhoog door de MOTSWK-speld, en de sensor kan van slaapwijze ontwaken
11. LEIDENE huidig-beperkt weerstand: 68 ohms -470 ohms (afhankelijk van de daadwerkelijke oplossing om de geadviseerde weerstand te bepalen): 100 ohms

specificatie:
Voeding werkend voltage: van 1.73V ~ 1.94V (VDD en AVDD plotseling) 2.2V ~ 3.2V (VDD) de Optische lens: 1:1snelheid: 28 duim/seconden CPI: 400/500/600/800/1000 (Gebrek)/1200/1600 CPI-framesnelheid: 3000 kaders/seconden. Typische werkende stroom:
(de normale) beweging van 2mA @mouse
300uA @Mouse zich beweegt niet (Sleep1)
60uA @Mouse zich beweegt niet (Sleep2)
7uA @power onderaan wijze

SPI-de lezing van het interfaceregister en het schrijven:
De registers in het adressegment 0X00~0X0E kunnen direct worden gelezen en worden geschreven;
Lees en schrijf de registers in het 0X10~0X7F-adressegment gelezen moeten eerst openen en beschermingsregisters schrijven, d.w.z., de volgende twee die registers vormen (over het algemeen niet in toepassingen worden gebruikt)
Schrijf 0X5A aan 0X09;
Schrijf 0X9A aan 0X5B.
Er is een oscillator met een frequentie van ongeveer 24Mhz binnen V108, die door het configuratieregister kan worden geselecteerd. De specifieke configuratie is als volgt: de eerste inschakelen schrijven bescherming
Reg0X51 = moet 0x0B externe weerstand selecteren, Reg0X51 = moet 0x09 interne weerstand selecteren,
Reg0X53 is het interne register van de weerstandsaanpassing. Wanneer Reg0X53=0x00, de frequentie het hoogst, en wanneer Reg0X53=0x7f, de frequentie is het laagst is. De standaardwaarde Reg0X53=0x48.

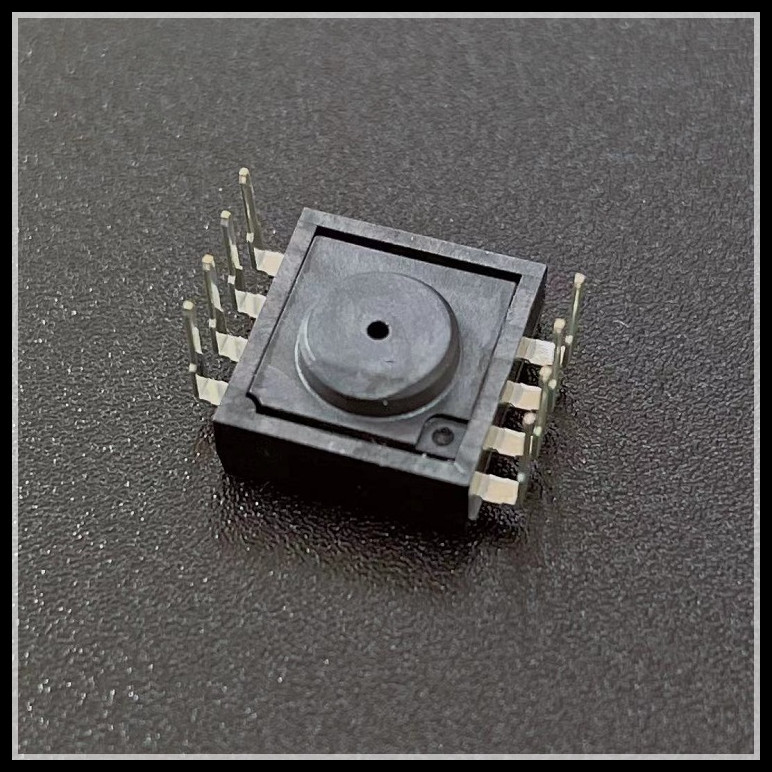

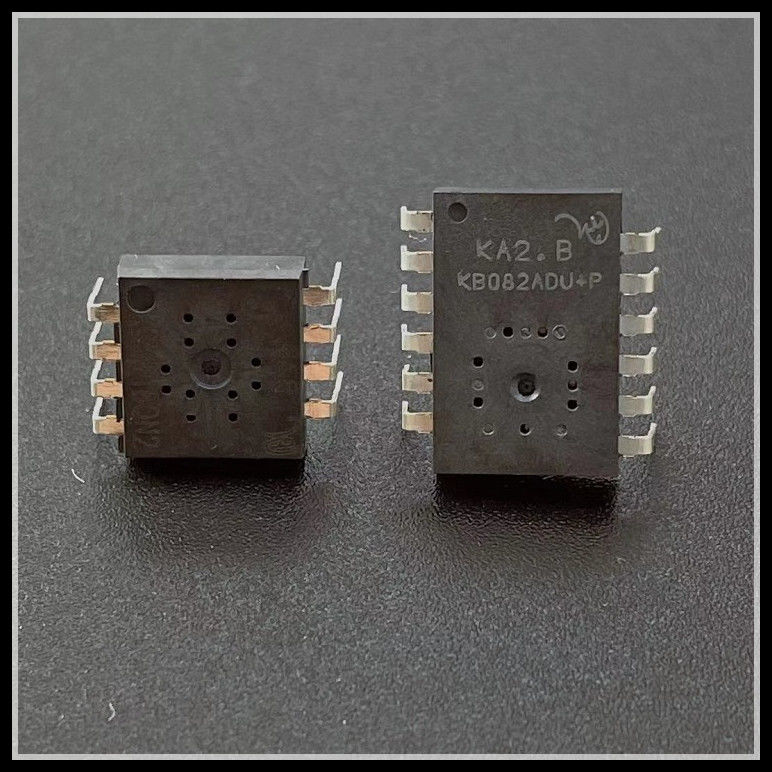

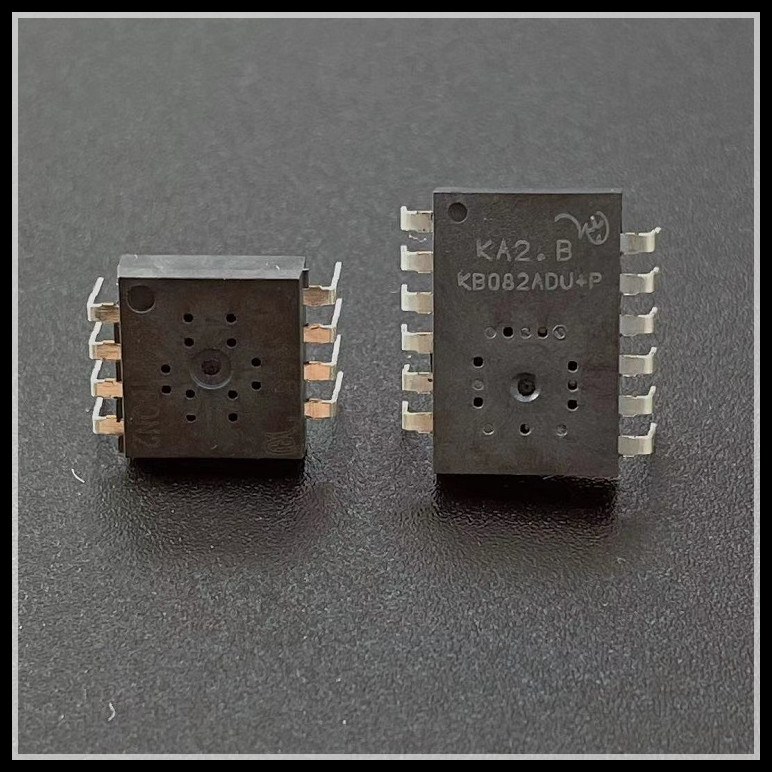

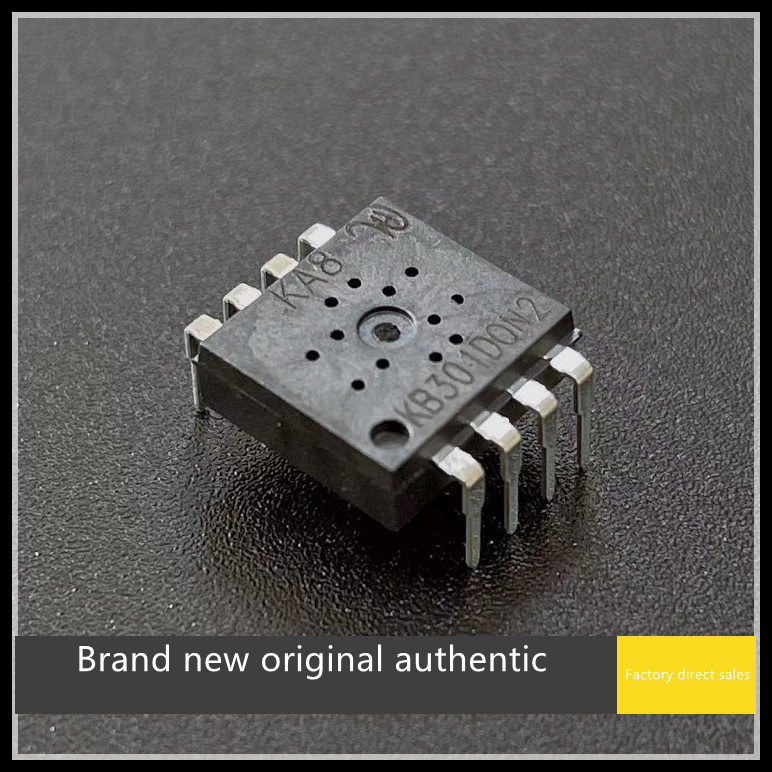

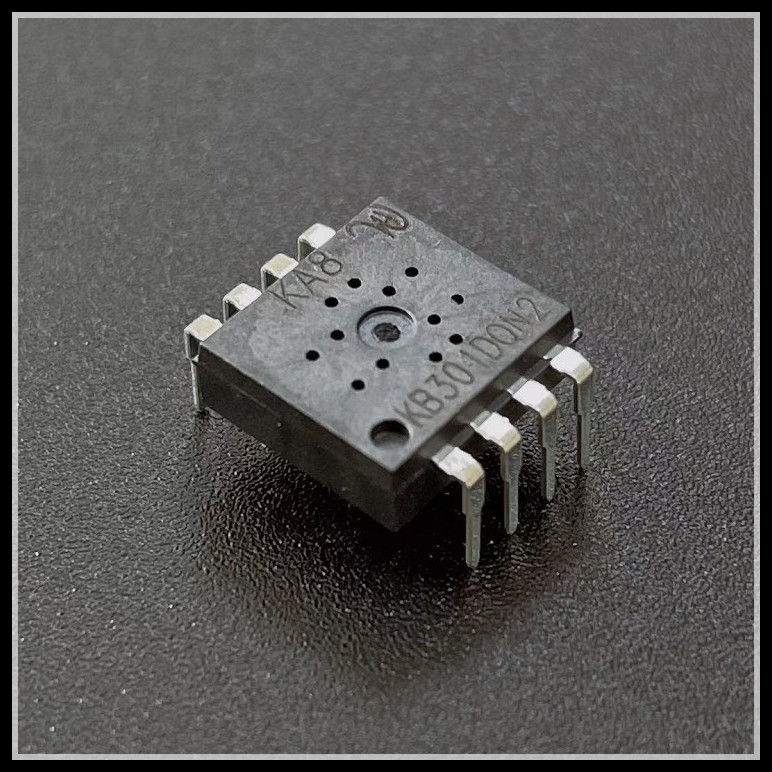

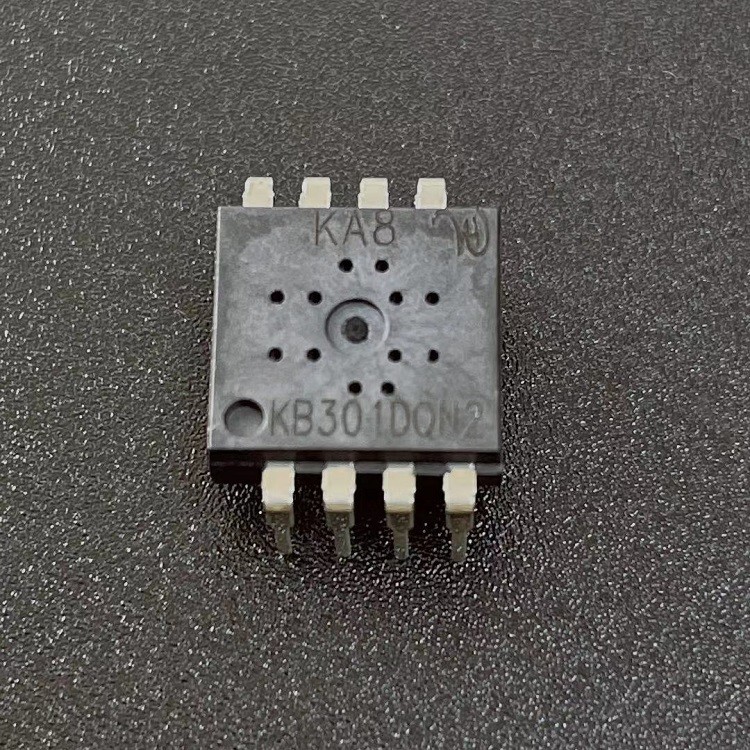

Spaanderbeeld:
