Spaandernaam: Optische muisspaander
Het model van de muisspaander: Gz-p001-STC

Functiebeschrijving
Tijdopnemer/tegen
De toetsenbordspaander verstrekt drie tijdopnemer/tellers met 16 bits T0, T1, T2. Elk kan als algemene teller worden gebruikt. Wanneer T0/T1/T2 als tijdopnemer wordt gebruikt, is de tijdseenheid wordt gebruikt om de tijdopnemer teweeg te brengen de machinecyclus die. Een machinecyclus is gelijk aan 12 of 6 schommelingscycli, afhankelijk van of de gebruiker de spaander om op 12T-wijze of 6T-wijze vormt te zijn. Wanneer T0/T1/T2 als teller wordt gebruikt, is de tellende gebeurtenis de overeenkomstige speld hoog van T0/T1/T2 aan lage verandering“. Op deze wijze, speldt de spaandersteekproeven T0/T1/T2 elke machinecyclus. Zodra het resultaat van 1 tot 0 is, telt de spaander 1 aan de teller. Men zou moeten opmerken dat wanneer het werken als teller, moet de breedte van de hoge impuls of lage impuls van de T0/T1/T2-speld groter zijn dan één machinecyclus. Er zijn twee speciale registers om T0 en T1 te vormen. Zij zijn TMOD, heeft TCON twee speciale registers om T2 te vormen. Zij zijn T2MOD, T2CON
Seriële poort (UART)
De seriële poort van de muisspaander is duplex, kan het gegevens tegelijkertijd verzenden en ontvangen. De verzonden en ontvangen gegevens aandeel hetzelfde speciale register SBUF. Er zijn eigenlijk twee SBUF-registers binnen de spaander, één voor het verzenden en één voor het ontvangen. De seriële poort kan op 4 verschillende wijzen werken.
Wijze 0
Gewoonlijk, is deze wijze zuiver gebruikt om de I/O haven van de spaander uit te breiden. Op deze wijze die, zowel als gegevens ontvangen verzenden ga door de RXD-speld, en TXD-output over een synchrone verschuivingsklok. Wat wordt verzonden of ontvangen is gegeven met 8 bits, eerst met het laagste beetje, en zijn baudrate wordt bevestigd bij 1/12 van de MCU-klok.
Wijze 1
Verzend door TXD-speld of ontvang het kader van 10 beetjegegevens door RXD-speld. Het gegevenskader omvat 1 beginbeetje (0), 8 gegevensbeetjes, en 1 eindebeetje (1). Nadat de ontvangst volledig is, wordt het eindebeetje opgeslagen in RB8 van SCON. Baudrate (wijze 1) = 2SMOD X (T1 overstromingstarief) /32 of = het tarief /16 van de T2overstroming
Wijze 2
Verzend door TXD-speld of ontvang het kader van 11 beetjegegevens op RXD-speld. Het gegevenskader omvat 1 beginbeetje (0), 8 gegevensbeetjes, 1 programmeerbaar 9de beetje en 1 eindebeetje (1). Wanneer het verzenden, komt het 9de beetje uit TB8 van SCON. Wanneer het ontvangen, zal het 9de cijfer in TB8 van SCON worden opgeslagen. Het baudrate kan 1/32 of 1/64 van de klokfrequentie zijn; baudrate (wijze 2) = 2SMOD X OSC/64
Wijze 3
Wijze 3 is hetzelfde behalve dat is het baudrate verschillend van Wijze 2. Het baudrate (wijze 3) = 2SMOD X (T1 overstromingstarief) zal /32 of = het tarief /16 van de T2overstroming voor alle wijzen, die aan SBUF schrijven beginnen te verzenden. Voor wijze 0, als RI=0 en REN=1, de ontvangst beginnen. Voor andere wijzen, als REN=1 en een beginbeetje worden geïntroduceerd, d.w.z., als er een dalende rand is, de ontvangst begint.
Macht onderaan wijze
De gebruiker plaatst PCON.1 om de spaander te maken de macht-benedenwijze ingaan. Op macht-benedenwijze, wordt de spaanderklok tegengehouden. Interne RAM en SFR van de spaander blijven onveranderd. De activeringsmethode kan het hardwareterugstellen of /INT0, /ITN1 zijn, onderbreken extern /INT2 en /INT3. Wanneer de hardware wordt teruggesteld, besteed aandacht om de het TERUGSTELLENspeld voor meer dan 10ms hoog minstens te houden om de klok te stabiliseren. Het programma start om van adres 0x0000 uit te voeren. Als het extern is onderbreek activering, zal het programma in onderbreekt vector en presteert onderbreekt verwerking springen. om extern te gebruiken onderbreek ontwaken, onderbreekt extern moet correct worden geplaatst alvorens de macht-benedenwijze in te gaan.

De speldstatus op INACTIEVE toestand en macht-verslaat wijze:

De elektroparameters van de draadloze muis:

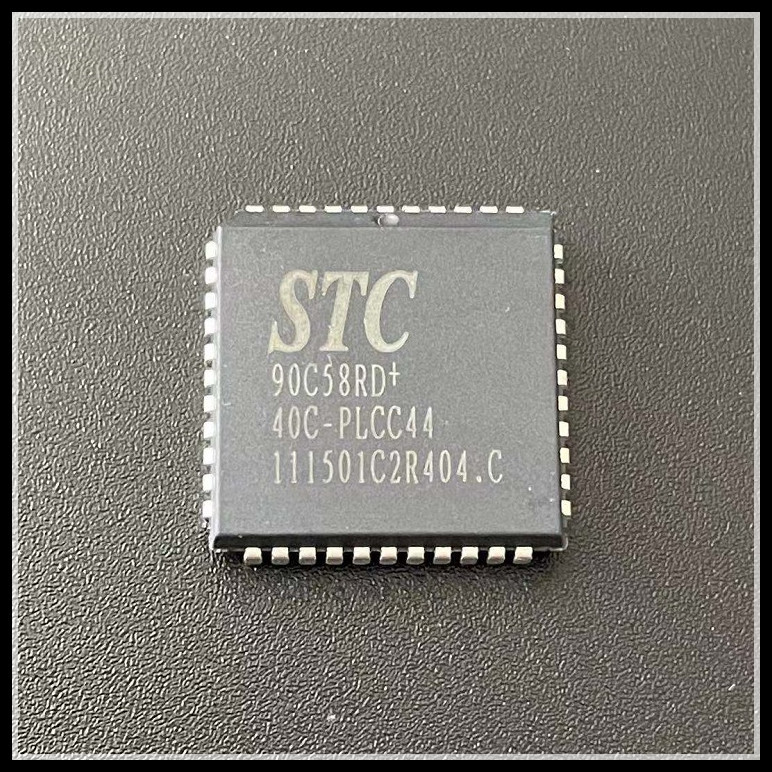

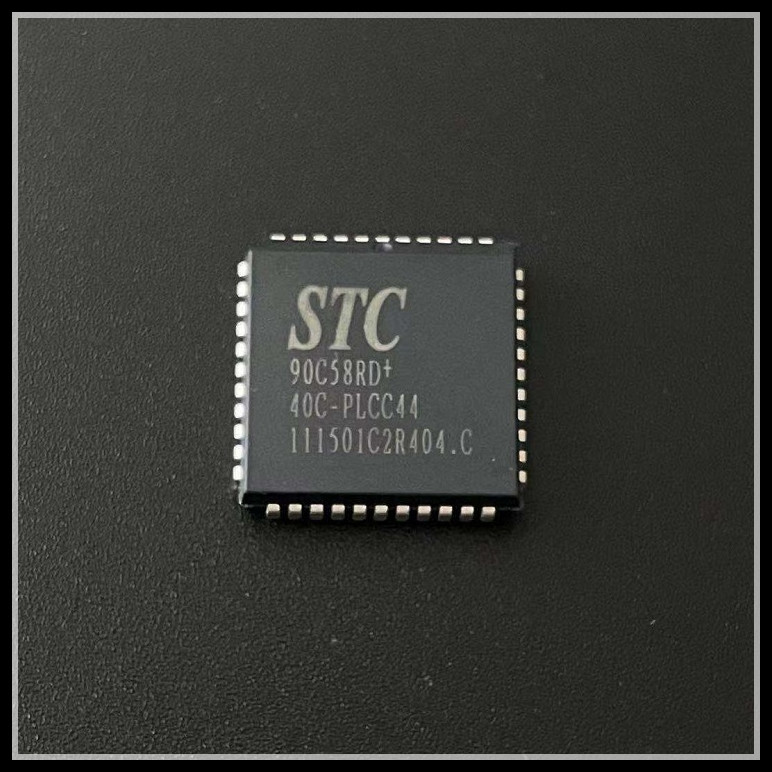

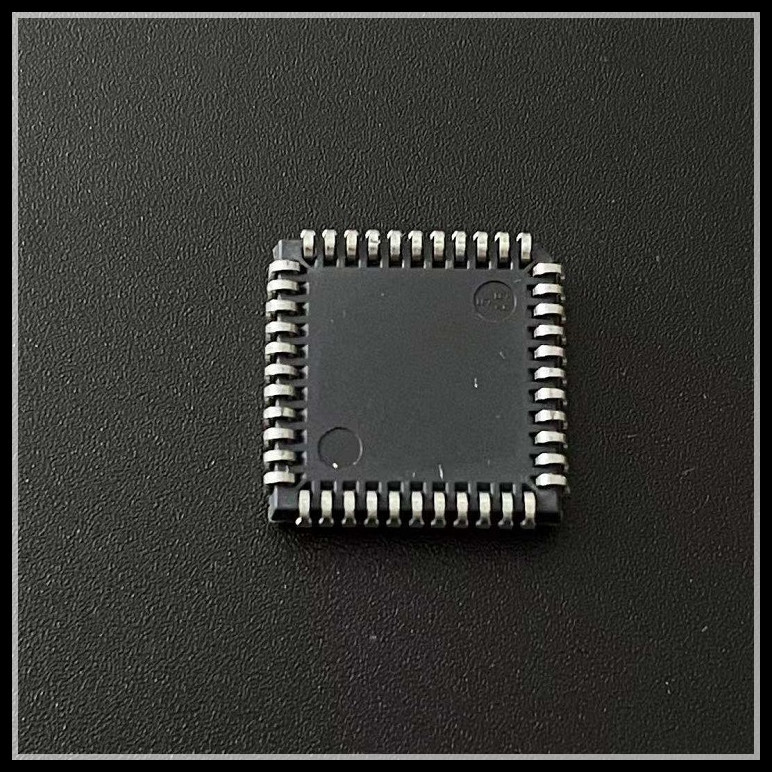

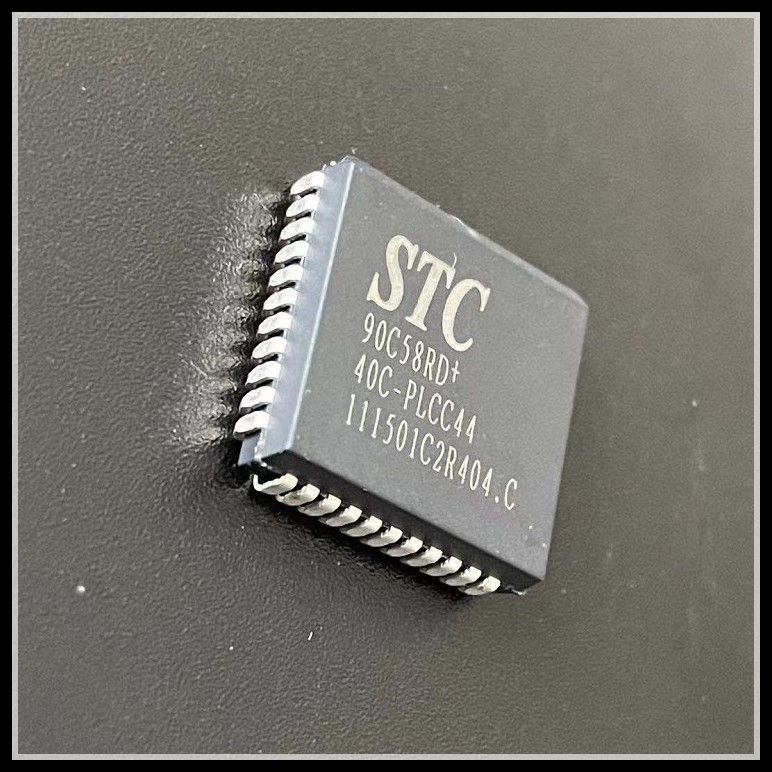

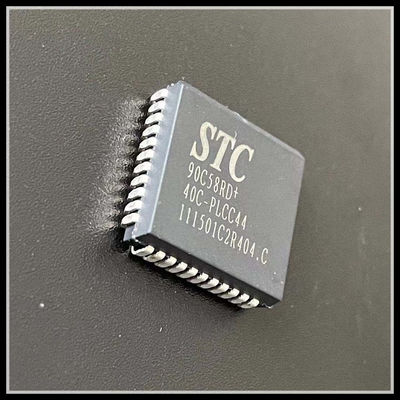

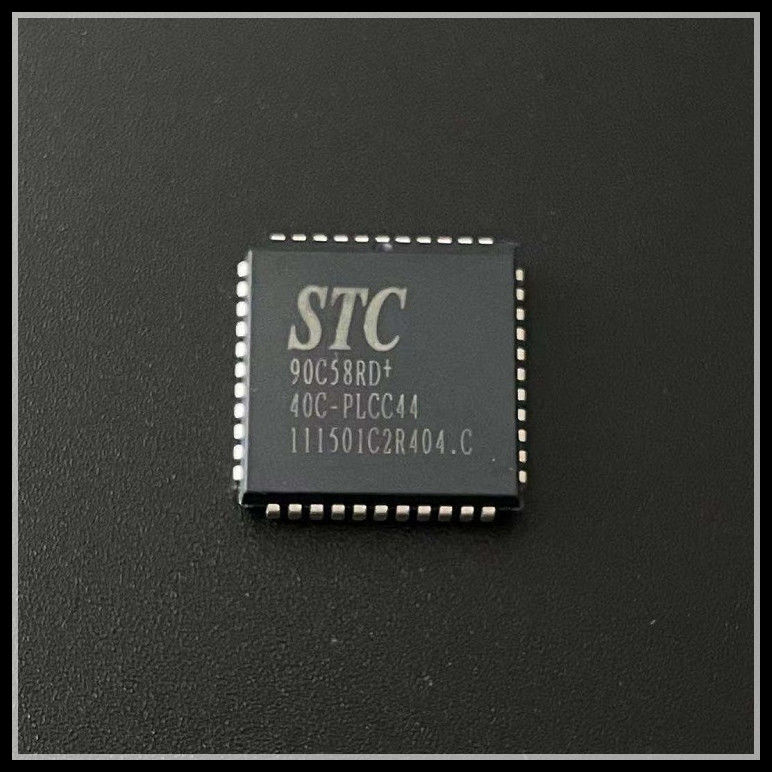

De presentatie van het productbeeld:
