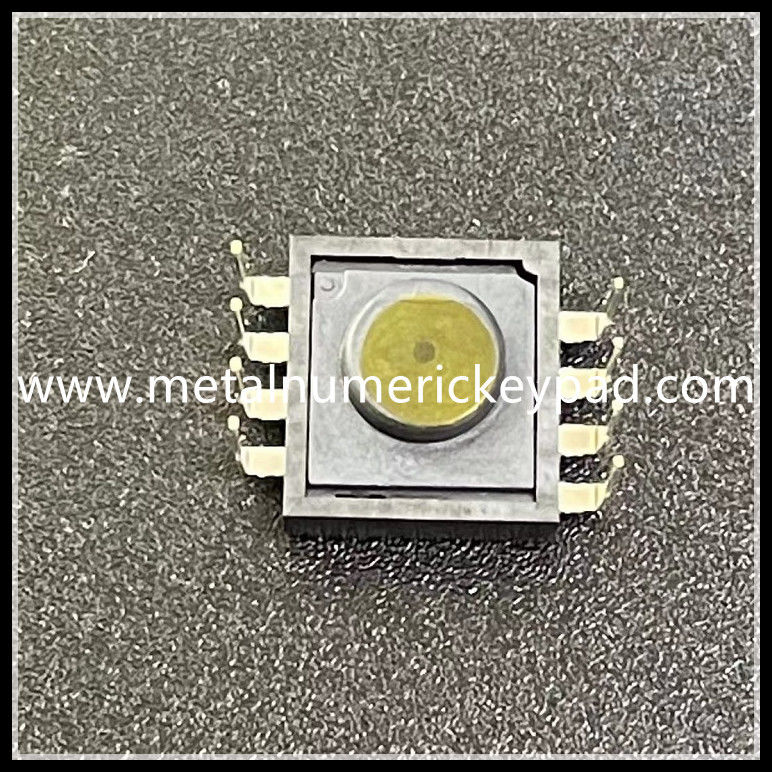

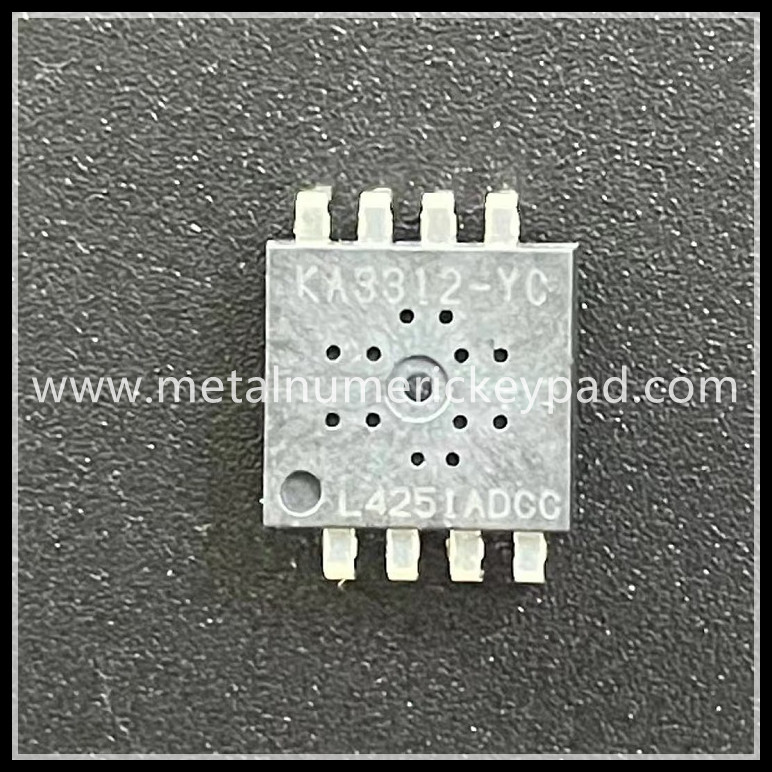

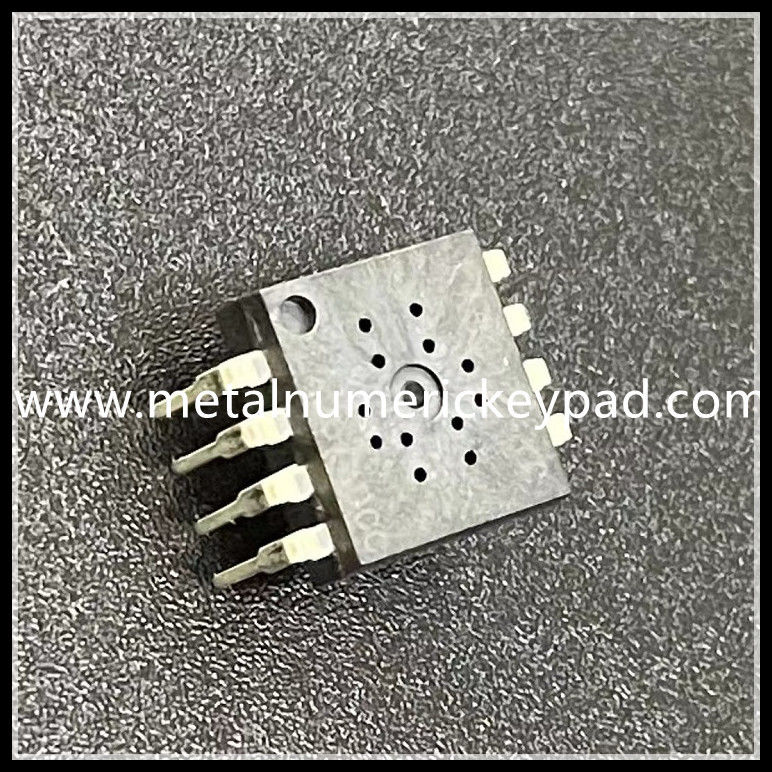

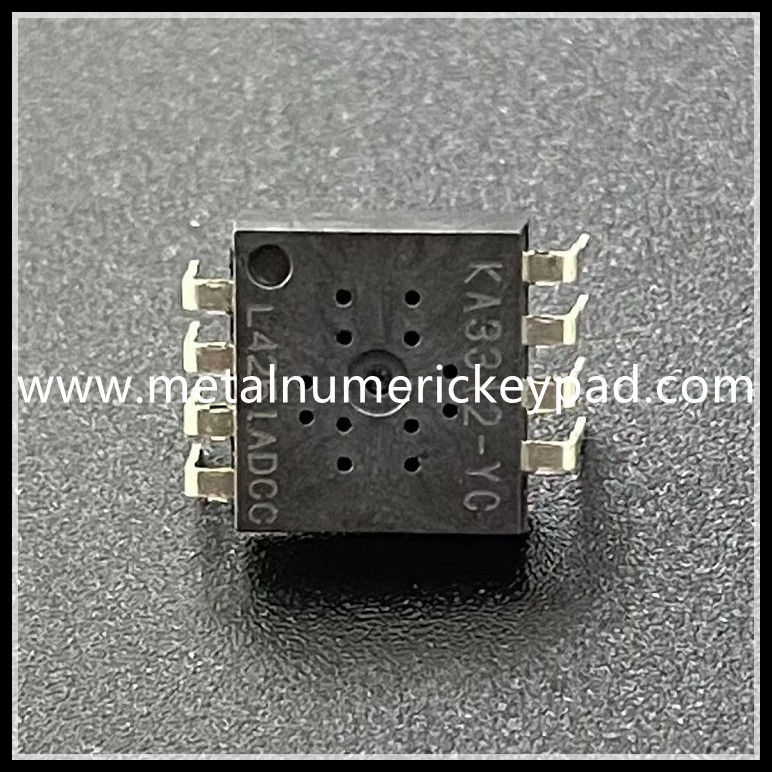

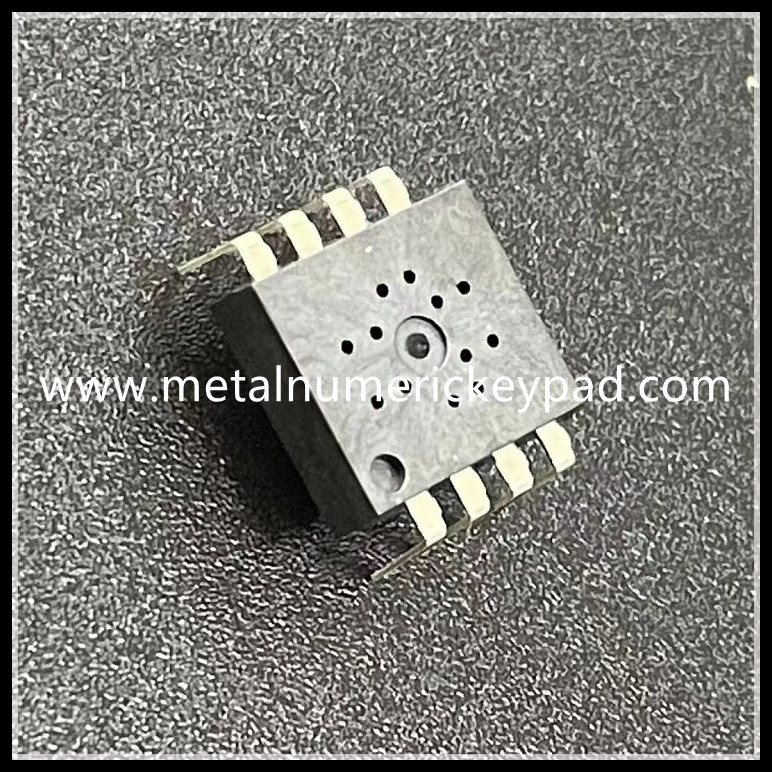

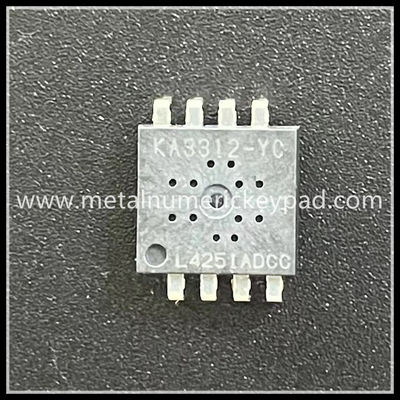

2.7V IC-Draadloze Muisspaander Van geïntegreerde schakelingen 3204 Model 3205

Productnaam: draadloze muisspaander
Productmodel: Gz-p001-KA3312

Eigenschappen

●Signlevoeding
●Vermogensklasse 2.1V -3.3V
●De voorspellingstechnologie van de precisie optische verplaatsing
●Verkiesbare getelegrafeerde 3 (gebrek) of 2 telegrafeerden de periodieke interface van SPI
●Verkiesbare met 8 bits (gebrek) of 12 gegevenslengte van de beetjemotie voor Delta_X en Delta_Y
●Verkiesbare resolutie tot 4000cpi met 47 die CPI-stap (bij x1-de lensvergroting wordt gebaseerd)
●Het volgen versnelt de versnelling aan van 30ips (duim/seconde) en 10g-
●Ingebouwde lage machtstijdopnemer (LPT), sleep1/sleep2/sleep3-modellen
●Aanpassingsframesnelheidcontrole voor extra machtsbesparing tijdens zich het bewegen bij verschillende snelheden
●LEIDENE huidig-beperkt weerstand 0-68 Ω (bepaal door het daadwerkelijke vliegtuig), adviseert 33 Ohm.
●DIP8 pakket

Beschrijving
KA3312 is hoge prestaties en ultra lage macht CMOS-Verwerkte optische een beeldsensor met de geïntegreerde kringen van het digitale afbeeldingproces. Het is gebaseerd op een optische navigatietechnologie die veranderingen in positie door opeenvolgende oppervlaktebeelden (kaders) optisch te verwerven en mathematisch de snelheid, de richting en de omvang van motie te bepalen meet. De verplaatsing delta_X en delta_Y de informatie zijn beschikbaar in registers die door de periodieke interface van SPI toegankelijk zijn. Een hostcontroller leest en vertaalt de gegevens uit de periodieke interface van SPI in rf-signalen alvorens hen naar gastheerpc te verzenden. Het woord „sensor“, in plaats van KA8G2, wordt gebruikt in het document.

Specificatie:

Periodieke Interface
3-getelegrafeerd de Periodieke Interface van SPI
De sensor steunt 3 getelegrafeerd Periodiek Peripheral interface (SPI). De hostcontroller kan SPI gebruiken om registers in de sensor te schrijven en te lezen, en de motieinformatie voor te lezen. De hostcontroller stelt altijd mededeling in werking; de sensor stelt nooit gegevensoverdrachten in werking. NCS, SCLK en SDIO kunnen direct door de hostcontroller worden gedreven. SDIO kan ook door de sensor worden gedreven wanneer het gegeven van sensorregisters wordt voorgelezen.
• NCS: Spaander uitgezochte input (actieve laag). NCS moet laag zijn om SPI te activeren; anders, zal SDIO bij staat zijn hoog-z en SCLK zal worden genegeerd. NCS kan ook worden gebruikt om SPI terug te stellen voor het geval dat een communicationalfout gebeurt.
• SCLK: Klokinput. Het wordt altijd geproduceerd door de hostcontroller.
• SDIO: Tweerichtings input-output gegevens
Transmissieprotocol
Het transmissieprotocol is een 3 getelegrafeerde verbinding, de helft - duplexprotocol tussen de hostcontroller en de sensor. Alle gegevensveranderingen op SDIO worden in werking gesteld door de dalende rand op SCLK. De hostcontroller stelt altijd mededeling in werking; de sensor stelt nooit gegevensoverdrachten in werking. Het transmissieprotocol bestaat uit de volgende twee verrichtingswijzen.
