Getelegrafeerde Draadloze van de Muisspaander Geïntegreerde IC Optische de Muisspaander van USB Interface

Spaandernaam: Optische muisspaander
Het model van de muisspaander: Gz-p001-1622

Speldfunctie:
De pinoutfuncties van de spaander zijn als volgt:
D+, D: Differentiële gegevenslijnen van de USB-interface. Wanneer de USB-interface niet wordt gebruikt, is D+ getrokken hoog en D laag wordt verbonden.
PS2CLK/Ser, PS2Data (Muse Warrior 20 O, Moussestrijder 20 V, Moussestrijder 24 Wiel): PS/2 de lijn van de muisinterface, met de gastheerinterface die wordt verbonden. PS2CLK kan als output van de seriële poort worden gebruikt, met de RS232-bestuurdersspaander wordt verbonden de periodieke muistxd lijn te drijven die. Wanneer niet in gebruik, moet het worden opgeschort (intern uitgetrokken).
PS2CLK, PS2Data (MouseWarrior24 EyeII): PS/2 de lijn van de muisinterface, met de gastheerinterface die wordt verbonden. Wanneer niet in gebruik, moet het worden opgeschort (intern uitgetrokken).
RTS (MuseWarrior20 O, MouseWarrior20V, MouseWarrior24Wheel): De periodieke RTS-signaalinput vereist externe hulpkring. Wanneer de speld getrokken laag is, wordt de transmissie van seriële poortgegevens tegengehouden, en de spaander wordt teruggesteld wanneer het van laag in hoogte verandert. Deze speld moet laag worden getrokken wanneer de seriële poort niet wordt gebruikt.
ADB: ADB de lijn van interfacegegevens, moet worden verlaten drijvend wanneer niet in intern gebruik (trek uit).
Sooth noorden, het Oosten, het Westen (MouseWarrior 20 V): Verbind aan de Intellink-sensor van Elektronikaversapointtm. Wanneer de maximum externe kracht op de sensor handelt, zou een weerstand met deze speld voor gebruik in de dubbele integratiekring moeten worden verbonden om de condensator (zie de voorbeeldinleiding voor details) te lossen.
X1, X2, Y1, Y2 (het Wiel van MouseWarrior20 O, MouseWarrior24-): De optische integrale codage of de signaalinput van het muismechanische gedeelte, de dalende rand van X1 vóór dalende de randmiddelen van X2 verschuift net, de dalende rand van Y1 vóór de dalende rand van Y2. De foto-elektrische convertor moet een pull-down weerstand hebben of een Schmitt-trekkerfotodetector gebruiken.
PD, SDIO, SCLK (MouseWarrior24 EyeII): Deze spelden kunnen direct met de overeenkomstige spelden van de ADNS2051-interne sensor (trek uit) worden verbonden.
Z1/Down, Z2/Up (MuseWarrior24-Wiel, MouseWarrior24 EyeII): Optische integrale die code door het bladerwieltje of de knopen wordt ingevoerd te glijden. Deze functie kan door de Knopenspeld worden geactiveerd. De dalende rand van Z1 gaat de dalende rand van Z2 vooraf, wat betekent omhoog glijdend. Het wordt uitgetrokken intern door een weerstand, en de foto-elektrische convertor of de knoop moet neer aan grond worden getrokken.
Knopen (Muse Warrior 24 Wiel, Moussestrijder 24 Oog II): Wanneer het gebruiken van de bladerwieltjefunctie, drijft deze speld. Wanneer het gebruiken van de knoop om de het glijden functie te produceren, wordt deze speld aan de grond gezet, en de glijdende knoop wordt verbonden met Z1/Down, Z2/Up-interne spelden (trek uit).
En (MuseWarrior20 O, MouseWarrior24Wheel): Leiden laten signaal van de optische integrale codeur toe. De open-afvoerkanaaloutput, die 24mA-stroom kan absorberen, vereist een externe weerstand.
En (MouseWarrior24 EyeII): De macht laat signaal van HDNS2000 (optische sensorspaander) toe. De open-afvoerkanaaloutput, intern door een weerstand wordt uitgetrokken, vereist een externe hulpkring die.
Linkerzijde, Recht, Centrum: De linker, juiste en middeninput van de muisknoop. Want intern uittrek, moet het inputsignaal aan grond dicht zijn.
vierde (MuseWarrior20 V, MouseWarrior24Wheel, MouseWarrior24 EyeII): Voer de 4de muisknoop in. Want intern uittrek, moet het inputsignaal aan grond dicht zijn.
vijfde (MouseWarrior24 EyeII): Voer de 5de muisknoop in. Want intern uittrek, moet het inputsignaal aan grond dicht zijn.
CExt: Wanneer USB wordt opgeschort om de activeringsvoorwaarde te controleren, wordt deze speld gebruikt om de bewerker periodiek te wekken. Een externe RC-kring wordt vereist.
Trekkracht aan GND: Deze speld wordt gebruikt om het MouseWarrior-eindproduct aan de grond te zetten.
XOut, XIn: De externe ceramische oscillator van 6MHz (de kwartsoscillator kan instabiliteit veroorzaken), geen andere hulpapparaten is nodig. Een extern 6MHz-kloksignaal kan ook in de XIn-speld worden ingevoerd, en de XOut-speld zou het drijven moeten worden verlaten.
GD: machtsgrond.
Vcc: De positieve pool van de voeding.
figuur 2
Het werk kenmerken en interfacebeschrijving:
De MouseWarrior-spaander voert een reeks het terugstellenhandelingen wanneer uit het ingeschakeld is. Wanneer de macht enkel wordt aangezet, is alle intern trekkracht-UPS gehandicapt, en zij worden toegelaten tijdens de het terugstellenverrichting. Nadat de initialisering wordt voltooid, ontdekt MousseWarrior welke muisinterface actief is. Als geen actieve interface binnen 5s wordt ontdekt, standaard gebruikt MousseWarrior de PS/2-interfacewijze.
Wanneer het gebruiken van universele de periodieke interfacewijze van USB, wordt MouseWarrior gebruikt als standaard mens-machine interfaceapparaat (VERBORG), compatibel met standaardbestuurders, en het landnummer is 0. MouseWarrior 20 O bepaalt 3 muissleutels, bepaalt de Muisstrijder 20V 4 muissleutels, bepaalt Muisstrijder 24 Wiel en Muisstrijder 24 Oog II 4 muissleutels en bladerwieltje.
Wanneer het gebruiken van de PS/2-interfacewijze, is het MouseWarrior-apparaat duidelijk als 0, dat de linkerzijde, het centrum, en de juiste sleutels om met de standaardaandrijving van het systeem compatibel bepaalt te zijn. MouseWarrior 24 Wiel en Muisstrijder 24 EyeII is compatibel met het PS/2-interfacemateriaal van het protocol van Microsoft Internet Explorer TM. Hun apparatenaantal kan als 3 met een bladerwieltjeapparaat in bijlage, of als 4 met een vierde knoop worden gedefinieerd in bijlage.
Aangezien ADC (Apple Computer-de Desktopbus van Apple van de Desktopbus) en de periodieke muis momenteel minder gebruikt in China zijn, zullen zij niet hier herhaald worden. Zij die interessant zijn kunnen naar de relevante literatuur verwijzen.
Toepassingskring:
Figuur 2 toont de muiskring met MouseWarrior 20 V wordt ontworpen, en de kring van de sensorinterface is duidelijk in het cijfer dat. De kring steunt USB, ADC, PS/2 en periodieke interfaces. De lezers kunnen volgens hun behoeften, en eind kiezen - de gebruikers kunnen de aangewezen interface ook kiezen.

De elektroparameters van de draadloze muis:

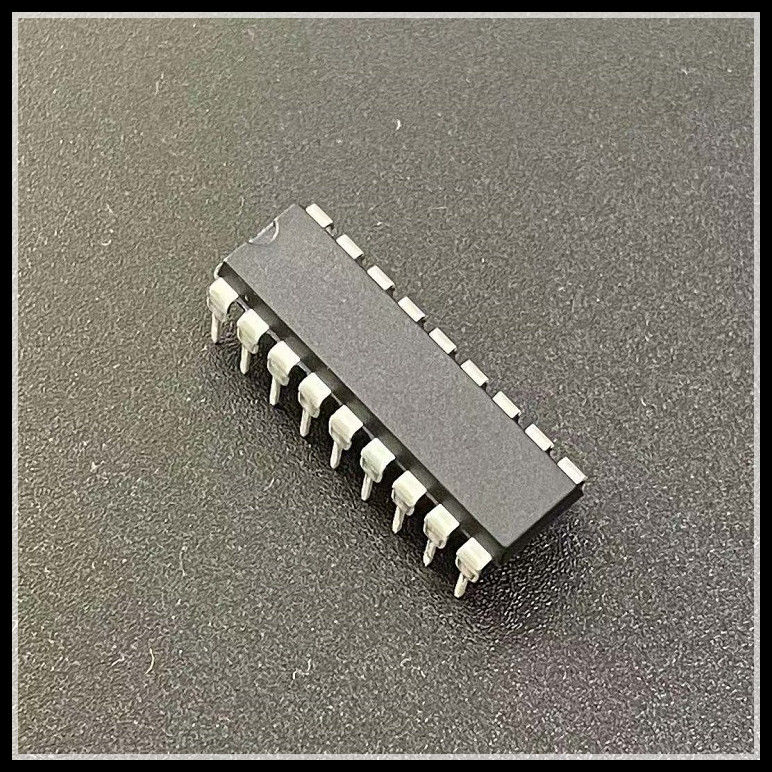

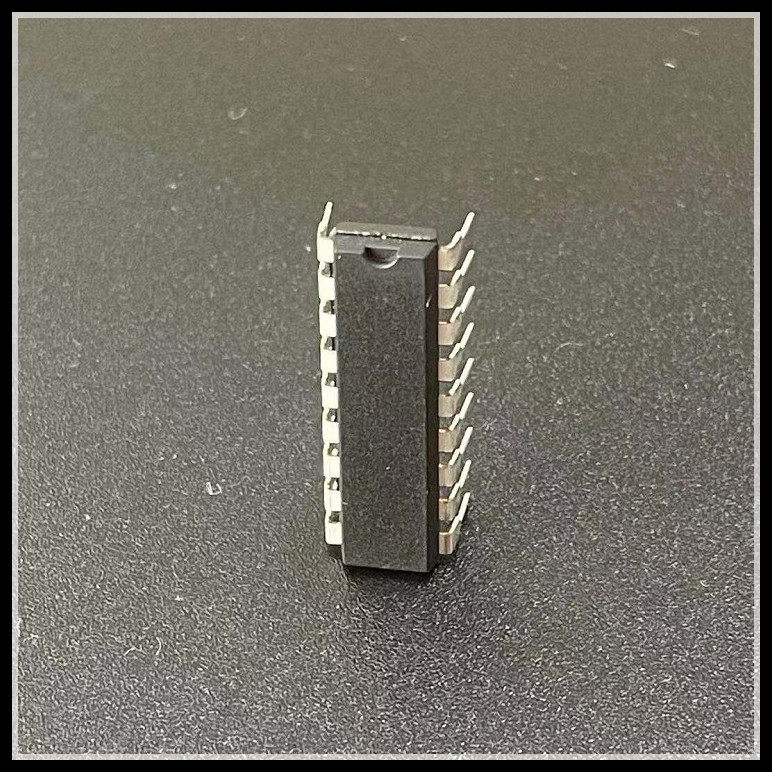

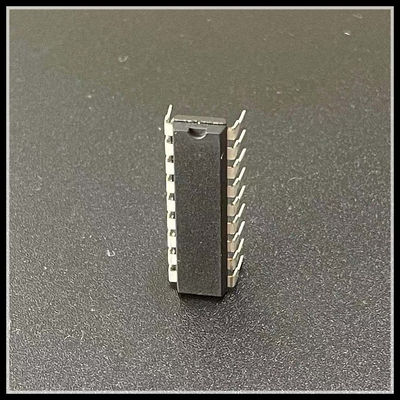

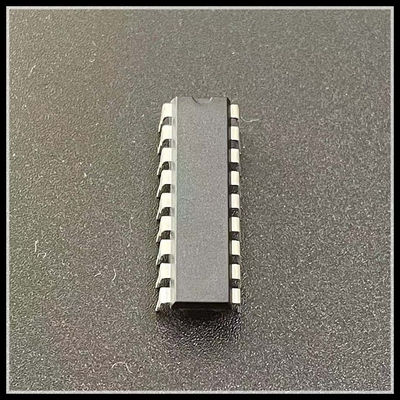

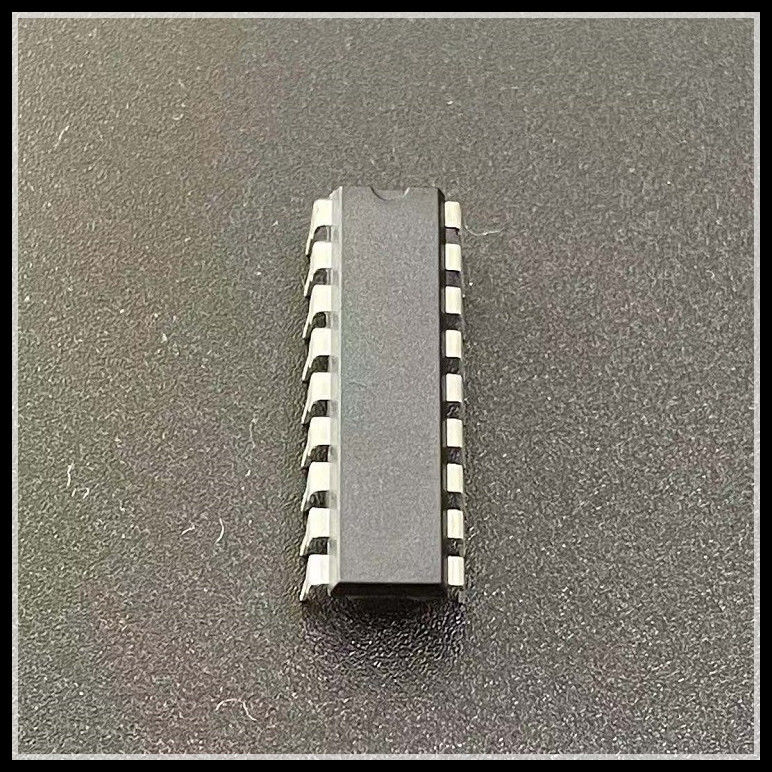

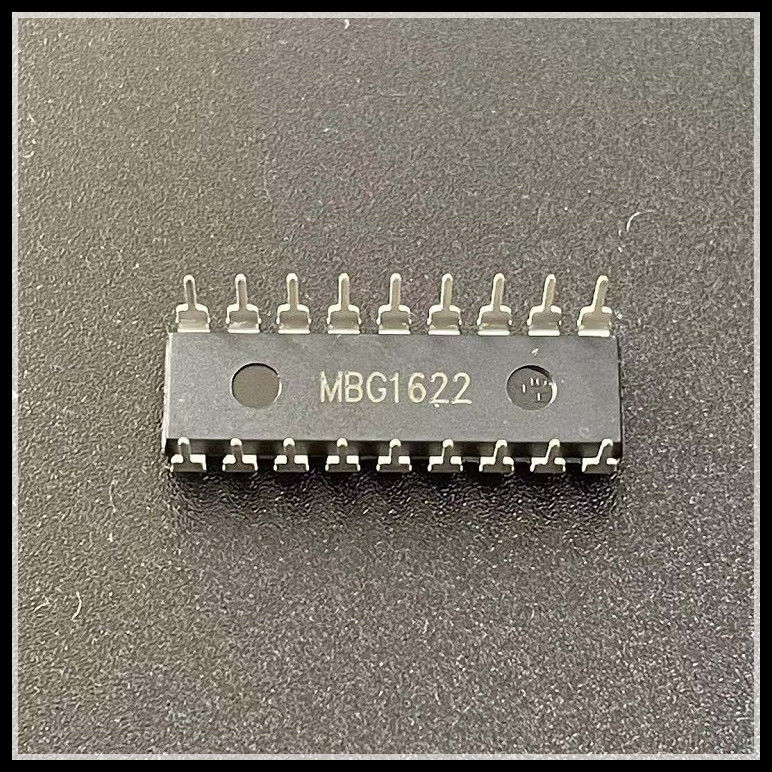

De presentatie van het productbeeld:
