USB-Geïntegreerde de Interface telegrafeerde Draadloze Muis Chip For 2636 Model 2633

2636 2633 2634 2637 Geïntegreerde schakeling Chips For Wired Mouse

Spaandernaam: Optische muisspaander
Het model van de muisspaander: Gz-p001-KA3.B
De getelegrafeerde productomschrijving van de muisspaander: KA3.B is een hoogst geïntegreerde optische muisspaander met USB-interface die geavanceerdere productietechnologie en betere fotogevoelige capaciteit goedkeurt.
Hoofdlijnen:
●USB-interface
●Enige 5V-voeding
●Compatibel systeem met 3D muis van Microsoft IntelliMouse.
●Steun Microsoft Windows 7, 8, 10, XP, 2000, ME en 98 besturingssystemen
●Leef Microsoft WHQL na en USB-ALS
●Knoopsteun: linkerzijde, centrum, recht; steun mechanische z-As codeur
●DPI die plaatsen: 800/1200 DPI kan vast worden geplaatst, is het gebrek 1200
●Ingebouwde energiebeheerkring
●Ingebouwde LEIDENE aandrijvingskring
●Ingebouwde LEIDENE huidige het beperken weerstand
●Hoge integratie, weinig externe componenten
●Leef ROHS Richtlijn na
●DIP12 pakket

De lay-outdiagram van de spaanderspeld

DPI-het plaatsen van muisspaander: DPI-de speld, wordt gebruikt om de waarde van DPI te plaatsen, het volgende is verdeeld in drie situaties om het gebruik van DPI-speld te introduceren die.
1200 DPI die plaatsen: deze staat is de standaardstaat, trekt intern weerstandsmethode uit wordt gebruikt, of een extern 51K-ohm trekt weerstand uit kan worden verbonden. Wanneer IC ingeschakeld is, controleer de status van deze speld en vind dat geen extern niveau wordt verbonden of een extern 51K-ohm weerstand wordt verbonden, plaatste interne DPI aan 1200 uittrekt. Het typische toepassingsschakelschema, zoals aangetoond in de figuur toont hieronder:

Hoofdlijnen van getelegrafeerde muisspaander:
1. USB-interface, PS2-interface
2. Enige 5V-voeding
3. Compatibel systeem met 3D muis van Microsoft IntelliMouse. Steunen Microsoft Windows Vista, XP, 2000, ME en 98 besturingssystemen
4. Volgzaam met Microsoft WHQL en USB-ALS
5. Knoopsteun: linkerzijde, centrum, recht; steun mechanische z-As codeur DPI die plaatsen: 800/1200 kan vast zijn plaatste
6. DPI, u kan ook dynamisch tussen 400, 800, 1200, 1600 schakelen
7. Met slaapwijze en automatische activeringsfunctie
8. Ingebouwde energiebeheerkring;
9. Ingebouwde LEIDENE aandrijvingskring
10. Geen extern ontwerp van de kristaloscillator
11. Hoge integratie, weinig externe componenten
12. Leef ROHS richtlijn na
13. DIP12 pakket

De elektroparameters van de draadloze muis:

Beschrijving:
1: Tijdens het de lay-outproces van muispcb, zouden de afstand tussen de IC-grondspeld en de condensatorgrond zo kort mogelijk moeten zijn, en de gronddraad zou als koper moeten zijn mogelijk
2: In DPI-toepassingen, tijdens dynamische omschakeling, wordt het andere eind van de knoop aan de grond gezet en kan niet met een 5V-voeding worden verbonden

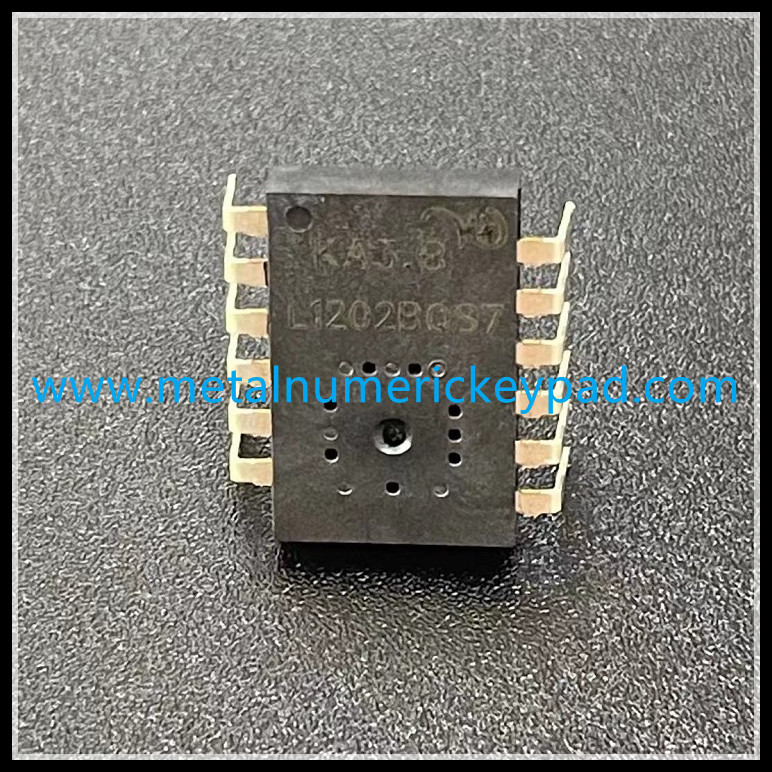

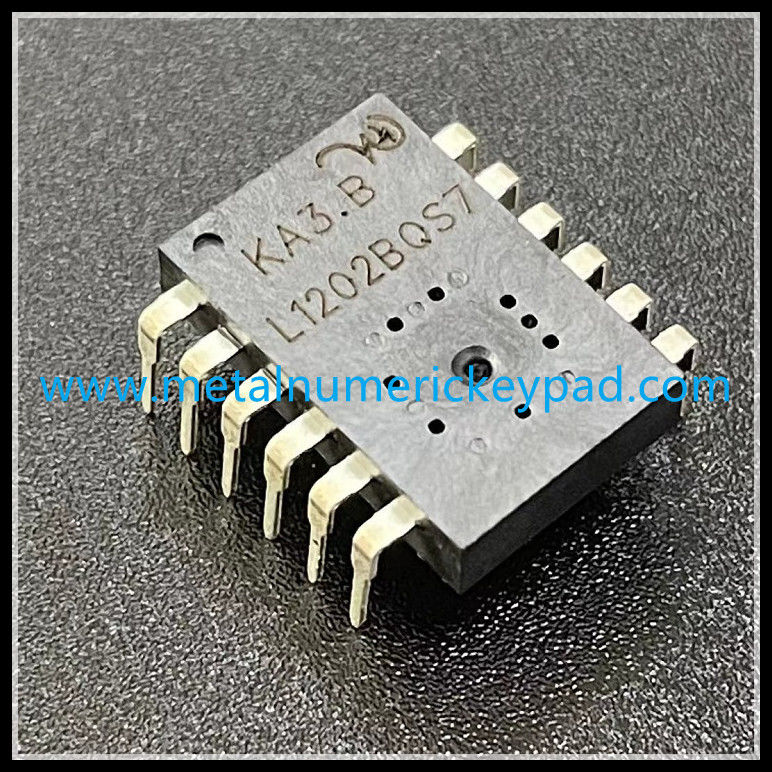

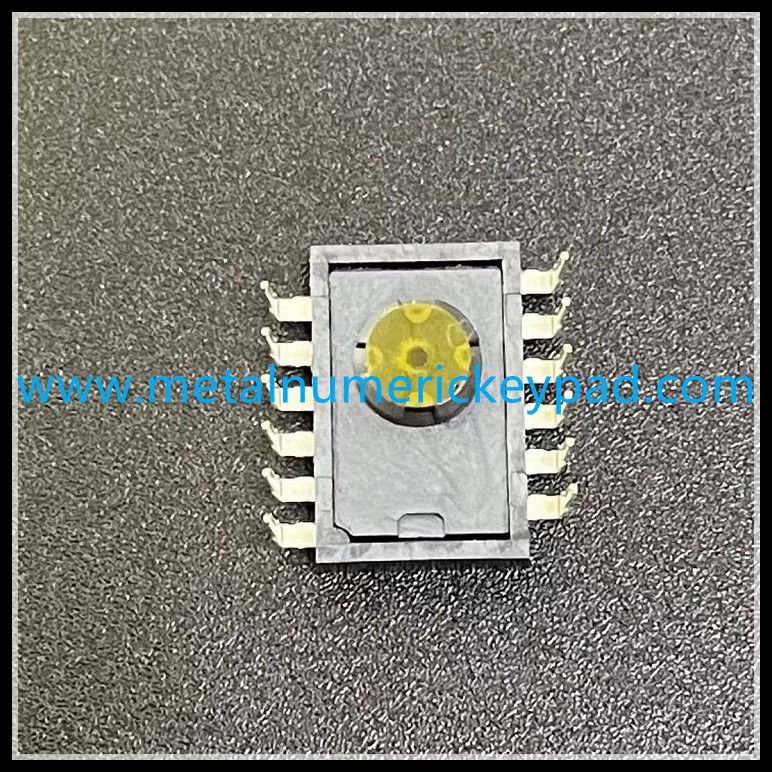

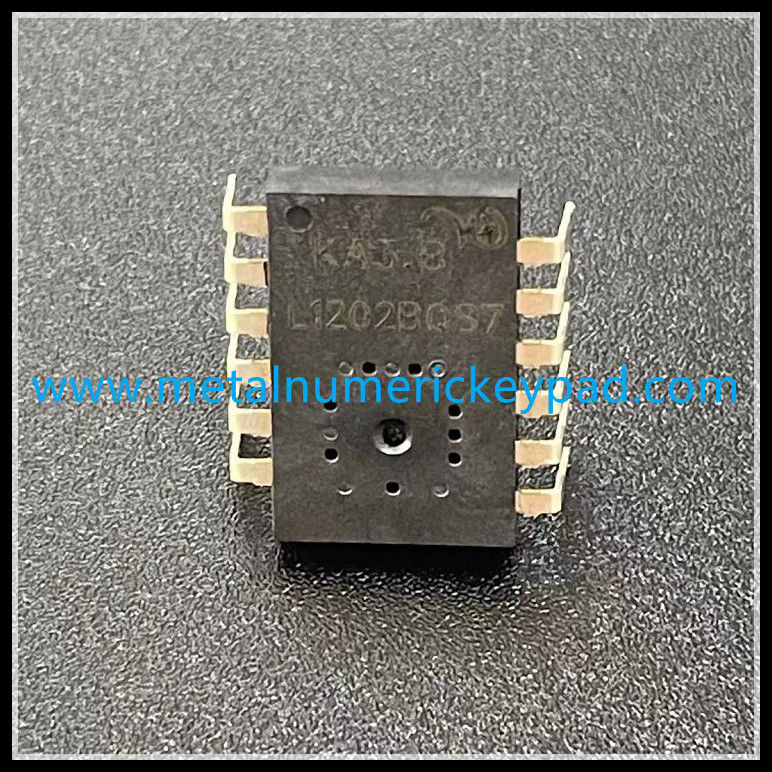

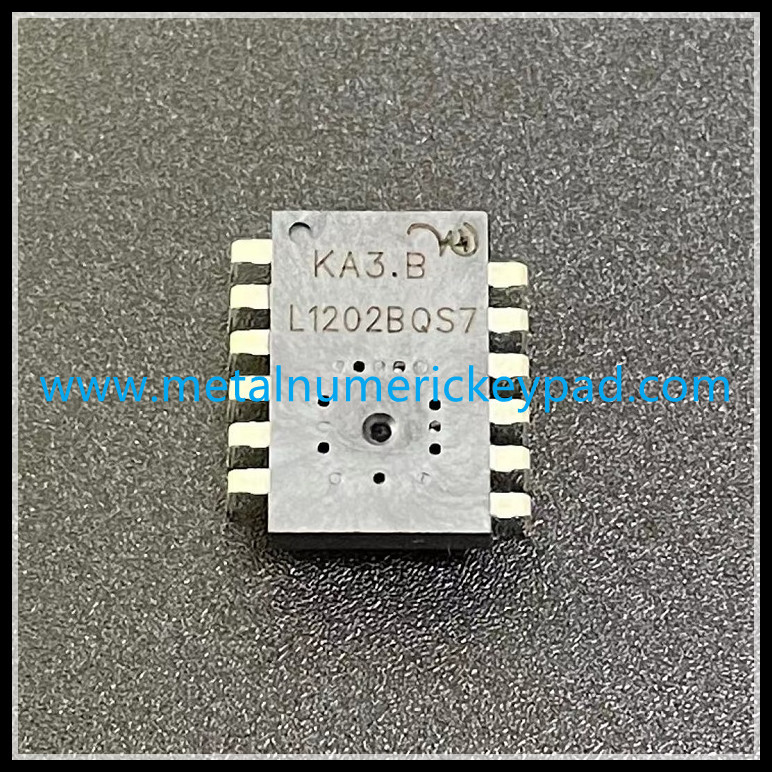

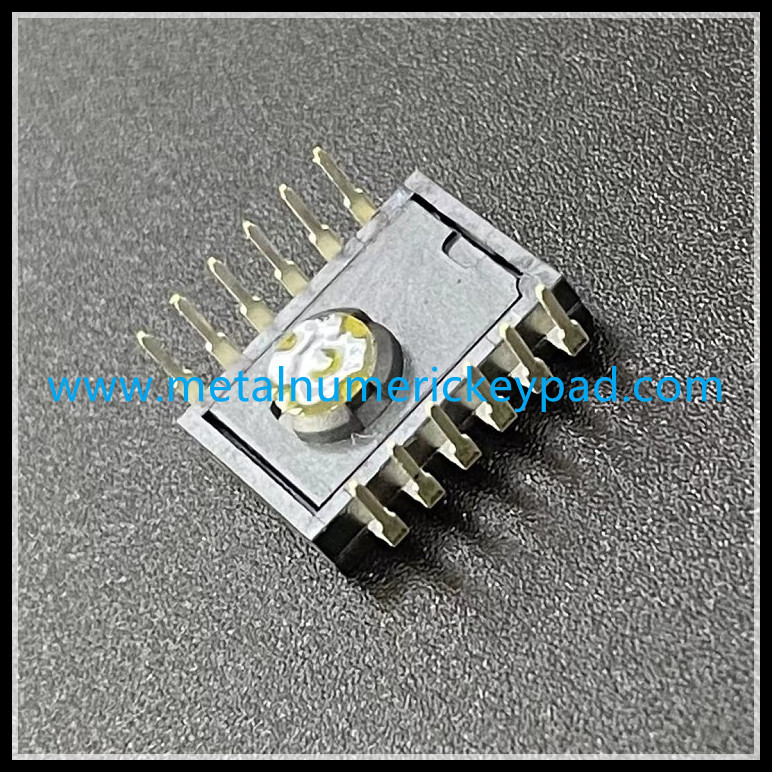

De presentatie van het productbeeld:
